三端稳压管7812简介

用78/79系列三端稳压器IC来构成稳压电源所需的核心元件少少，电路外部另有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输入电压，如7806表现输入电压为正6V，7909表现输入电压为角9V。

由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳。最大输入电滴l. 5A，Ⅻ78Ⅱ系列输入电压别离为5V 6V 8V 9V IOV 12V 15V 18V 24V.

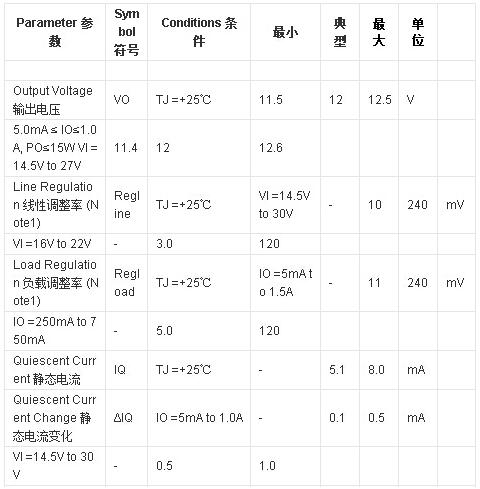

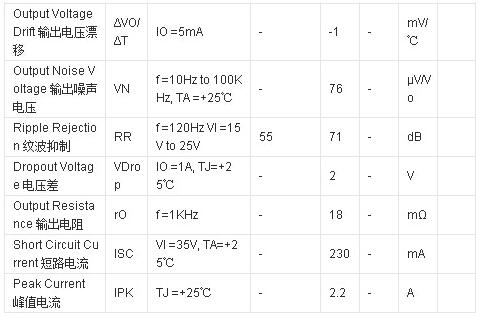

三端稳压管7812中文参数材料

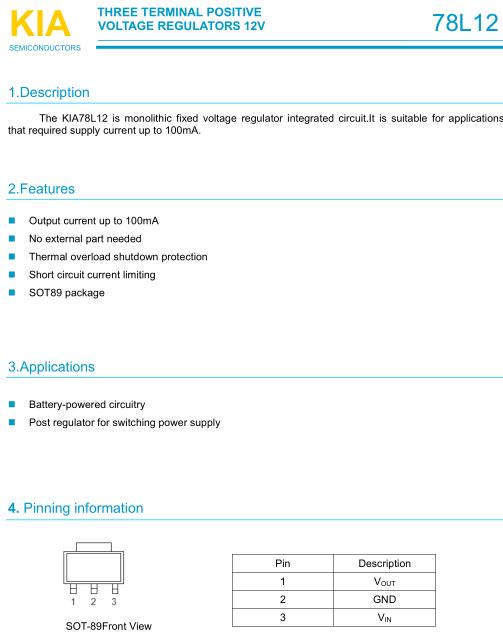

三端稳压器集成电路7812。电子产物中，罕见的三端稳压集成电路有正电压输入的78××系列和负电压输入的79××系列三端稳压器。望文生义，三端IC是指这类稳压用的集成电路，只要三条引脚输入，别离是输入端、接地端和输入端。它的模样像是通俗的三极管，TO- 220的规范封装，也有9013模样的T0-92封装。KIA有良多封装供客户挑选，在以下的附件中仅显现一个，

注：点击图片是7812具体材料

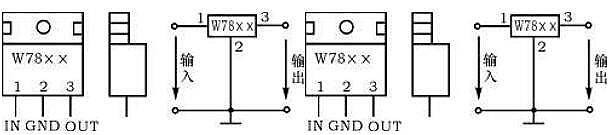

三端稳压管7812引脚图

三端稳压管7812集成电路利用时请求输入电压比输入电压值最少大2V以上，即｜U1｜-｜U2｜>=2V，但也不宜过大。别的另有自地端流过的静态电流IQ=8mA。

W7812为三端牢固正12V输入的集成稳压器,7812引脚图以下图所示.7812首要参数有：输入直流电压?U0＝＋12V，输入电流?L:0.1A，M:0.5A，电压调剂率?10mV/V，输入电阻?R0＝0.15Ω，输入电压UI的规模15～17V?。由于普通UI要比?U0大3～5V?，才能保障集成稳压器任务在线性区。

三端稳压管7812

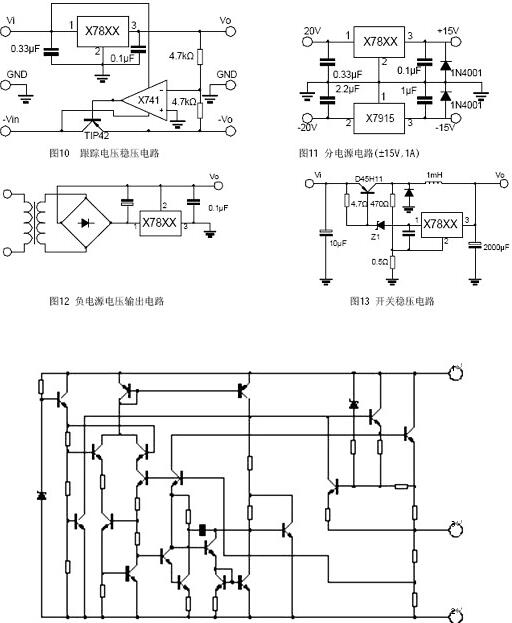

7812三端稳压器稳压电源电路图

三端稳压管7812典范利用电路图：

三端稳压管7812

78XX系列三端稳压器集成稳压器的典范利用电路图，是一个输入正5v直流电压的稳压电源电路。IC收罗成稳压器7812，CI、C2别离为输入端和输端滤波电容，RL为负载电阻。当输入电流较大时，三端稳压管7812应配上散热板。

为进步输入电压的利用电路。稳压二襁管VDI串接在78XX稳压器2脚与地之间，能够使输入电压Uo获得必然的进步，输入电压Uo为78XX稳压器输入电压与稳压二极管VC稳压值之和。VD2是输入掩护二极管，一旦输入电压低于VDI稳压值时，VD2导通，将输入电流旁路，掩护7800稳压器输入级不被破坏。

为输入电压可在必然规模内调理的利用电路。由于R1、RP电阻收集的感化，使得输入电压被进步，进步的幅度取决于RP与R1的比值。调理电位器RP，便可必然规模内调理输入电压。当lP=O时，输入电压Uo即是78XX稳压器输入电压：当RP慢慢增大时，Uo也随之慢慢进步。

为扩展输入电流的利用电路。VT2为外接扩流率管，VTI为鞭策管，两者为达林顿毗连。R1为偏置电阻。该电路最大输入电流取决于VT2的参数。

三端稳压管7812并联扩流电路

用三端稳压管7812三端稳压器设想一款最大1A输入电流的稳压器很简略，但当输入电流高于1A时，就会呈现很多题目。为供给大输入电流，稳压器凡是利用并联的功率晶体管。这些功率晶体管的任务点（ operating point ）很难设想。由于晶体管的集极和射极须要必不可少的功率电阻来设想直流任务点，而功率晶体管和功率电阻都要耗损很大功率，是以设想中要加散热办法。本设想实例是一个可供给大输入电流的简略稳压器。根基的构思是并联多个三端稳压器。每只7812稳压器能供给1A电流，并且有5 、 6 、 8 、 9 、 12 、 15 、 18和24V多种电压版本。本文以7812为例.

三端稳压管7812

图1 显现两只并联的7812

三端稳压管7812

图2 用20只7812将图1中电路的输入才能晋升至20A

两只三端稳压管7812自力任务，每只供给最大1A电流。 D1和D2实现两只稳压器的断绝。输入电压为稳压器的标称输入电压减去二极管压降： VOUT=VREG – VD 。在COM端接地(0V)环境下，稳压器的输入电压为VOUT 。若要将图1中的输入电压进步到与三端稳压器标称值分歧， COM端电位必须比接地超出跨越一个二极管压降。 C 、 C1和C2为滤波电容。图2显现了一个利用20只7812 ，可供给20A电流的稳压器。一切的二极管均为1N4007 。 C=47000 μ F ，一切带编号的电容均为4700μF 。 7812均牢固到一个散热片上，并用一个小电扇降温。接纳这类设想观点，能够将电路的输入电流扩大至数百安培。
