三端稳压管接线申明-三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。由于牢固三端稳压器属于串连型稳压电路，是以它的道理同即是串连型稳压电路。
此中R1、Rp、R2构成的分压器是取样电路，从输入端掏出局部电压UB2作为取样电压加至三极管T2的基极。稳压管Dz以其不变电压Uz作为基准电压，加在T2的发射极上。R3是稳压管的限流电阻。三极管T2构成比拟缩小电路，它将取样电压UB2与基准电压Uz加以比拟和缩小，再去节制三极管T1的基极电位。输入电压Ui加在三极管T1与负载RL相串连的电路上，是以，转变T1集电极间的电压降UCE1便可调理RL两头的电压Uo。也便是说，稳压电路的输入电压Uo能够经由进程三极管T1加以调理，以是T1称为调剂管。由于调剂元件是晶体管管，并且在电路中与负载相串连，故称为晶体管串连型稳压电路。电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。
当电网电压降落或负载电阻减小而使输入端电压有所降落时，其取样电压UB2响应减小，T2基极电位降落。但因T2发射极电位既稳压管的不变Uz坚持不变，以是发射极电压UBE2减小，致使T2集电极电流减小而集电极电位Uc2降低。由于缩小管T2的集电极与调剂管T1的基极接在一路，故T1基极电位降低，致使集电极电流增大而管压降UCE1减小。由于T1与RL串连，以是，输入电压Uo根基不变。
同理，当电网电压或负载产生变更引发输入电压Uo增大时，经由进程取样、比拟缩小、调剂等进程，将使调剂调剂管的管压降UCE1增添，成果按捺了输入端电压的增大，输入电压仍根基坚持不变。调理电位器Rp，可对输入电压停止微调。调剂管T1与负载电阻RL构成的是射极输入电路，以是具备不变输入电压的特色。
在串连型稳压电源电路的任务进程中，请求调剂管一直处在缩小状况。经由进程调剂管的电流即是负载电流，是以必须选用恰当的大功率管作调剂管，并按划定装配散热装配。为了避免短路或持久过载烧坏调剂管，在直流稳压器中普通还设有短路掩护和过载掩护等电路。

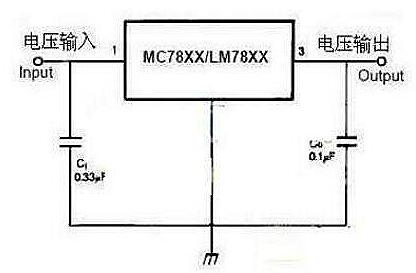

凡是以标识面为准左进右出中间接地。7809三端稳压器有以下几局部构成：1、调剂电路;2、取样电路;3、取样缩小;;稳压进程：设输入电压已到达预设电压。当输入电压变更时，取样电路获得样本经取样缩小与基准电路比拟判定输入电压是向高了变更仍是向低了变更，由此节制调剂电路任务，促使调剂电路调剂输入电压向低或高变更，直到输入到达预设电压。
1、7812三端稳压器接线：左侧输入、中间地线、右侧输入
2、1912三端稳压器接线：左侧地线、中间输入、右侧输入
