对Cool-MOS的简述

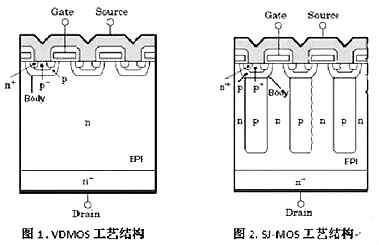

对惯例VDMOS 器件布局， Rdson 与BV 这一对抵触干系，要想前进BV，都是从减小EPI 参杂浓度动手，可是内涵层又是正向电流畅通的通道，EPI 参杂浓度减小了，电阻一定变大，Rdson 就大了。Rdson间接决议着MOS 单体的消耗巨细。以是对通俗VDMOS，二者抵触不可和谐，这便是惯例VDMOS的范围性。可是对COOLMOS，这个抵触就不那末较着了。经由进程设置一个深切EPI 的的P 区，大大前进了BV，同时对Rdson 上不发生影响。对惯例VDMOS，反向耐压，首要靠的是N 型EPI 与body区界面的PN 结，对一个PN 结，耐压时首要靠的是耗尽区蒙受，耗尽区内的电场巨细、耗尽区扩大的宽度的面积。惯例VDSMO，P body 浓度要大于N EPI，大师也应当清晰，PN 结耗尽区首要向低参杂一侧分散，以是此布局下，P body 地区一侧，耗尽区扩大很小，根基对承压不多大进献，承压首要是P body－－N EPI 在N 型的一侧地区，这个地区的电场强度是慢慢变更的，越是接近PN 结面，电场强度E 越大。对COOLMOS 布局，因为设置了绝对P body 浓度低一些的P region 地区，以是P 区一侧的耗尽区会大大扩大，并且这个地区深切EPI 中，构成了PN 结两侧都能蒙受大的电压，换句话说，便是把峰值电场Ec 由接近器件外表，向器件外部深切的地区挪动了。
因为SJ-MOS 的Rdson 远远低于VDMOS，在体系电源类产物中SJ-MOS 的导通消耗一定较之VDMOS要削减的多。其大大前进了体系产物下面的单体MOSFET 的导通消耗，前进了体系产物的效力，SJ-MOS的这个长处在大功率、大电流类的电源产物产物上，上风表现的特别凸起。
起首，划一电流和电压规格前提下，J-MOS 的晶源面积要小于VDMOS 工艺的晶源面积，如许作为MOS 的厂家，对统一规格的产物，能够封装出来体积绝对较小的产物，有益于电源体系功率密度的前进。
其次，因为SJ-MOS 的导通消耗的降落从而降落了电源类产物的消耗，因为这些消耗都是以热量的情势披发进来，咱们在现实中常常会增添散热器来降落MOS 单体的温升，使其保障在适合的温度范围内。因为SJ-MOS 能够有用的削减发烧量，减小了散热器的体积，对一些功率稍低的电源，乃至利用SJ-MOS 后能够将散热器完整拿掉。有用的前进了体系电源类产物的功率密度。
传统VDMOS 的栅电荷绝对较大，咱们在现实利用中常常会碰到因为IC 的驱动能力缺乏构成的温升题目，局部产物在电路设想中为了增添IC 的驱动能力，确保MOSFET 的疾速导通，咱们不得不增添推挽或别的范例的驱动电路，从而增添了电路的庞杂性。SJ-MOS 的栅电容绝对比拟小，如许就能够降落其对驱动能力的请求，前进了体系产物的靠得住性。
因为SJ-MOS 布局的转变，其输入的节电容也有较大的降落，从而降落了其导通及关断进程中的消耗。同时因为SJ-MOS 栅电容也有了呼应的减小，电容充电时辰变短，大大的前进了SJ-MOS 的开关速率。对频次牢固的电源来讲，能够有用的降落其守旧及关断消耗。前进全部电源体系的效力。这一点特别在频次绝对较高的电源上，结果加倍较着。
1）．场效应管的源极S、栅极G、漏极D别离对应于三极管的发射极e、基极b、集电极c，它们的感化类似，图1-6-A所示是N沟道MOS管和NPN型晶体三极管引脚，图1-6-B所示是P沟道MOS管和PNP型晶体三极管引脚对应图。
2)．场效应管是电压节制电流器件，由VGS节制ID，通俗的晶体三极管是电流节制电流器件，由IB节制IC。MOS管道缩小系数是（跨导gm）当栅极电压转变一伏时能引发漏极电流变更几多安培。晶体三极管是电流缩小系数（贝塔β）当基极电流转变一毫安时能引发集电极电流变更几多。
3)．场效应管栅极和别的电极是绝缘的，不发生电流；而三极管任务时基极电流IB决议集电极电流IC。是以场效应管的输入电阻比三极管的输入电阻高的多。
4)．场效应管只要大都载流子到场导电；三极管有大都载流子和多数载流子两种载流子到场导电，因多数载流子浓度受温度、辐射等身分影响较大，以是场效应管比三极管的温度稳定性好。
5)．场效应管在源极未与衬底连在一路时，源极和漏极能够交换利用，且特征变更不大，而三极管的集电极与发射极交换利用时，其特征差别很大，b 值将减小良多。
6)．场效应管的噪声系数很小，在低噪声缩小电路的输入级及请求信噪比拟高的电路中要选用场效应管。
7)．场效应管和通俗晶体三极管都可构成各类缩小电路和开关电路，可是场效应管束造工艺简略，并且又具备通俗晶体三极管不能比拟的优异特征，在各类电路及利用中正慢慢的代替通俗晶体三极管，今朝的大范围和超大范围集成电路中，已普遍的接纳场效应管。
6、在开关电源电路中；大功率MOS管和大功率晶体三极管比拟MOS管的长处；
因为栅源之间是二氧化硅（SiO2）绝缘层，栅源之间的直流电阻根基上便是SiO2绝缘电阻，通俗达100MΩ摆布，交换输入阻抗根基上便是输入电容的容抗。因为输入阻抗高，对鼓励旌旗灯号不会发生压降，有电压就能够驱动，以是驱动功率极小（活络度高）。通俗的晶体三极管必需有基极电压Vb，再发生基极电流Ib，能力驱动集电极电流的发生。晶体三极管的驱动是须要功率的（Vb×Ib）。
MOSFET的开关速率和输入的容性特征的有很大干系，因为输入容性特征的存在，使开关的速率变慢，可是在作为开关利用时，可降落驱动电路内阻，加速开关速率（输入接纳了后述的“灌流电路”驱动，加速了容性的充放电的时辰）。MOSFET只靠多子导电，不存在少子贮存效应，因此关断进程很是敏捷，开关时辰在10—100ns之间，任务频次可达100kHz以上，通俗的晶体三极管因为多数载流子的存储效应，使开关总有滞后景象，影响开关速率的前进（今朝接纳MOS管的开关电源其任务频次能够等闲的做到100K/S～150K/S,这对通俗的大功率晶体三极管来讲是难以设想的）。
因为通俗的功率晶体三极管具备当温度回升就会致使集电极电流回升（正的温度～电流特征）的景象，而集电极电流的回升又会致使温度进一步的回升，温度进一步的回升，更进一步的致使集电极电流的回升这一恶性轮回。而晶体三极管的耐压VCEO随管温度降落是慢慢降落，这就构成了管温持续回升、耐压持续降落终究致使晶体三极管的击穿，这是一种致使电视机开关电源管和行输入管破坏率占95%的破环性的热电击穿景象，也称为二次击穿景象。MOS管具备和通俗晶体三极管相反的温度～电流特征，即当管温度（或情况温度）回升时，沟道电流IDS反而降落。比方；一只IDS=10A的MOS FET开关管，当VGS节制电压稳定时，在250C温度下IDS=3A，当芯片温度降落为1000C时，IDS降落到2A，这类因温度回升而致使沟道电流IDS降落的负温度电流特征，使之不会发生恶性轮回而热击穿。也便是MOS管不二次击穿景象，可见接纳MOS管作为开关管，其开关管的破坏率大幅度的降落，近两年电视机开关电源接纳MOS管代替曩昔的通俗晶体三极管后，开关管破坏率大大降落也是一个极好的证实。
通俗晶体三极管在饱和导通是，几近是纵贯，有一个极低的压降，称为饱和压降，既然有一个压降，那末也便是；通俗晶体三极管在饱和导通后等效是一个阻值极小的电阻，可是这个等效的电阻是一个非线性的电阻（电阻上的电压和流过的电流不能合适欧姆定律），而MOS管作为开关管利用，在饱和导通后也存在一个阻值极小的电阻，可是这个电阻等效一个线性电阻，其电阻的阻值和两头的电压降和流过的电流合适欧姆定律的干系，电流大压降就大，电流小压降就小，导通后既然等效是一个线性元件，线性元件就能够并联利用，当如许两个电阻并联在一路，就有一个主动电流均衡的感化，以是MOS管在一个管子功率不够的时辰，能够多管并联利用，且不用别的增添均衡办法（非线性器件是不能间接并联利用的）。
MOS管和通俗的晶体三极管比拟，有以上四项长处，就足以使MOS管在开关利用状况下完整代替通俗的晶体三极管。今朝的手艺MOS管道VDS能做到1000V，只能作为开关电源的开关管利用，跟着制作工艺的不时前进，VDS的不时前进，代替显像管电视机的行输入管也是近期能完成的。
