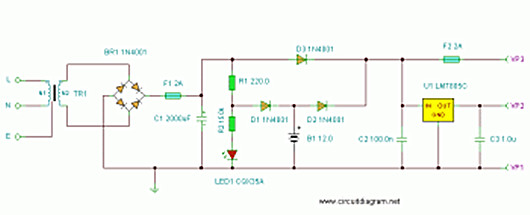

UPS的电路图以下所示，显现了装备中的电池在停电时若何停止节制。变压器（TR1）低级绕组的输入电压为240V。若是运转 2 安培时的值最少为 12V，则变压器 (TR2) 的次级绕组可下降至 15V。保险丝用于为猫头鹰电路供给短路掩护。电流的存在会使 LED1 发光。
LED 发光将在电源中断时启动，并由 UPS 的电池接收。该电路旨在供给更矫捷的形式，能够经由过程利用差别的电池和稳压器来点窜它，以供给稳压和非稳压电压。利用两个串连的 12V 电池和 7815 稳压器的正极输入，咱们能够节制 15V 电源。

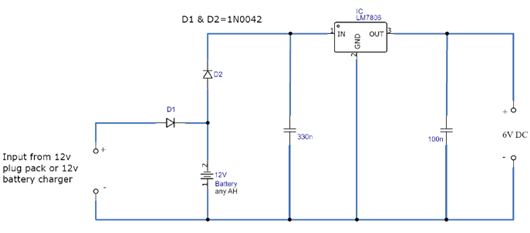

该电路接纳 LM7806 稳压器 IC。它将输入电压下降至 6V。并给出稳压输入电压。该电路利用肆意安培小时 (AH) 的 12V 铅酸电池。当输入电压缺失时，它将供给备份。电路将当即转向电池。是以，正在运转的电子装备不会面对任何重启。
该电路的输入电流为1A。这合适驱动很多电子产物。利用主动 12V 电池充电器电路更加理智。或利用现成的主动 12V 电池充电器而不是 12V 插头组。鉴于主动电池充电器不会对电池过分充电。利用 12V 电池充电器时，请将二极管 D1 排空。 IC 利用公道的散热器。

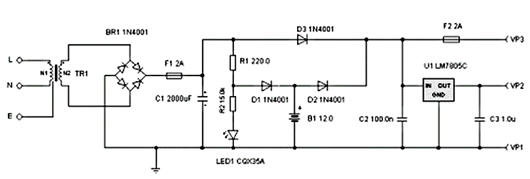

一个根基Uninterupted 电源（UPS）电路。
该电路可为其余稳压和非稳压电压调剂/点窜，经由过程利用差别的稳压器和电池。对一个15伏稳压电源，能够两个12V电池串连毗连（它将成为24V），包含一个7815稳压器（15V不变电压输入）。在这个电路中有一个很大的矫捷性。
