电压缩小电路的感化是将输出旌旗灯号的电压幅度按需缩小。在设想中须要斟酌两个关头参数：缩小倍数和输出/输出电压规模。罕见的缩小电路可分为运放缩小和晶体管缩小两类，按照旌旗灯号特征又可细分为同向缩小和反向缩小。
电压缩小器任务步骤：
1.输出阶段：输出旌旗灯号起首颠末输出阶段，该阶段能够包含耦合电容、偏置电路等元件，用于将输出旌旗灯号通报给缩小器的缩小元件。
2.缩小阶段：在缩小阶段，输出旌旗灯号被缩小元件（如晶体管、运算缩小器等）加强。缩小元件按照输出旌旗灯号的巨细和缩小器的设想参数(如缩小倍数、频次呼应等），发生呼应的输出旌旗灯号。
3.输出阶段：输出阶段将缩小后的旌旗灯号从缩小器通报到下一级或输出端囗。该阶段能够包含耦合电容、负载电阻、输出偏置电路等元件，用于确保旌旗灯号的不变传输和婚配。
加法器

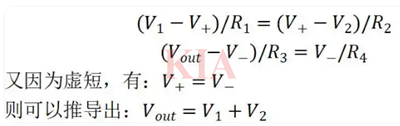

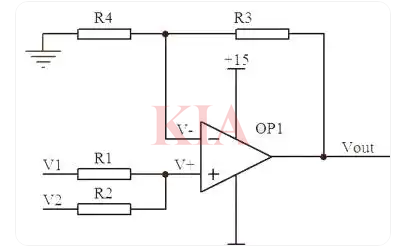

图为加法器电路，在抱负运算缩小器前提下，由于输出阻抗无穷大，则流过R1和R2的电流相称，同理流过R3和R4的电流也相称。则有：
积分电路

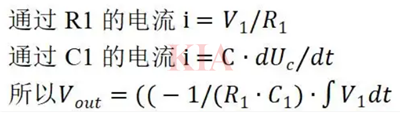

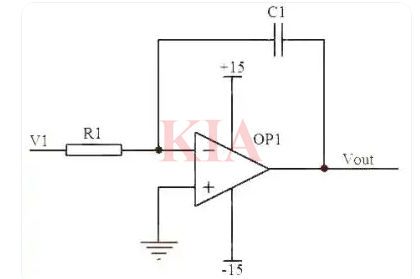

上图是一种积分器电路，在抱负运算缩小器前提下，开环增益为无穷大，反向输出真个电压与同向审察称，由于输出阻抗无穷大，经由过程R1的电流与经由过程C1的电流相称。
输出电压与输出电压对时候的积分成反比，这便是积分电路。
