pnp和npn开关电路,典范开关电路分享-KIA MOS管
信息来历：本站 日期：2025-03-04
三极管做开关时，任务在停止和饱和两个状况；普通是经由过程节制三极管的基极电压Ub来节制三极管的导通与断开；对NPN来讲，使Ube<Uon,三极管断开，Ube>Uon,三极管导通，（基极电位高于射级点位必然值的时辰导通）此中普通Ue接地，则只要节制Ub,使Ub>Uon便可使之导通；
对PNP来讲，使Ueb<Uon，三极管断开，Ueb>Uon，三极管导通，（基极电位低于射级点位必然值的时辰导通）此中普通Uc接地，以是要使三极管导通既要节制Ue又要节制Ub使Ueb>Uon才行。以是普通是Ue为某个牢固电压值，只经由过程节制Ub来便能够节制三极管的导通与断开。
三极管导通与否普通看基极电位和射极电位的电压差，以是要保障射击的电压的状况是肯定的，以是在利用的时辰普通射级接GND（NPN),或接VCC（PNP)。

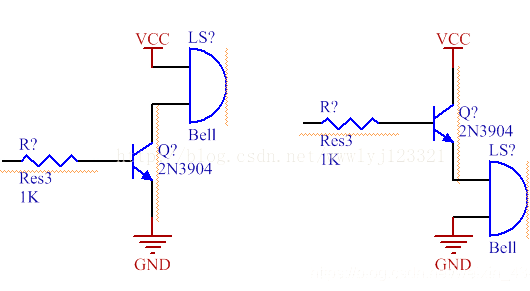

以是对NPN，普通采用的用法以下图的左边所示：

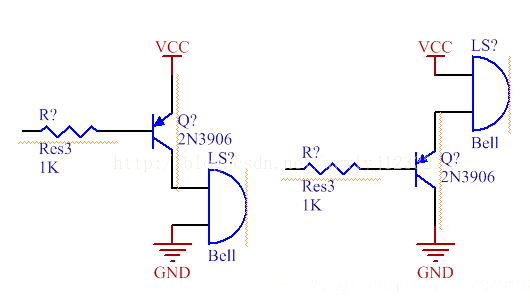

对PNP，普通以下图的左边所示：
下图展现2种NMOS开关电路，一种天生“低使能”波形(开关按下的时辰低电平)，一种天生“高使能”波形(开关按下的时辰高电平）。
同理，PMOS（PNP）也能够机关2种开关电路。
多个开关能够共用统一电源和接地，而互不影响。LED灯亮代表按下或使能。
