MOS管反向击穿电压,二极管反向电压按捺-KIA MOS管
信息来历：本站 日期：2025-02-26

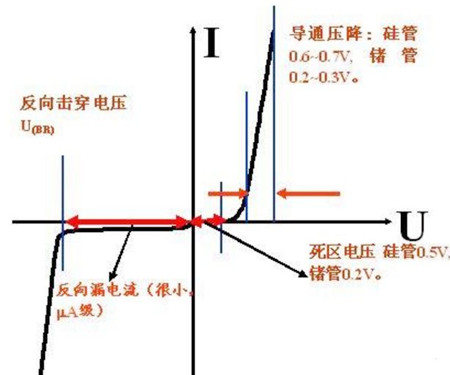

MOS管在反向任务状况下源极与漏极之间的电压到达必然的阈值时,MOS管将没法蒙受,会产生击穿景象。
齐纳击穿：
当PN结反向偏置时，电场致使耗尽层内的电子从价带隧穿到导带，致使反向电流俄然增添。齐纳击穿凡是产生在搀杂浓度较高的二极管中，击穿电压约为6V以下。
雪崩击穿：
当反向电压过大时，电子在耗尽层中被电场加快，与晶格原子碰撞产生更多的电子-空穴对，致使电流急剧增添。雪崩击穿凡是产生在搀杂浓度较低的二极管中，击穿电压大于6V。
影响MOS管反向击穿电压的身分包含资料特征、布局设想和温度。资料的搀杂浓度和禁带宽度会影响击穿电压，搀杂浓度越高，击穿电压越低；温度降低会致使禁带宽度减小，从而增添齐纳击穿的能够性。
遴选适合的MOS管：在遴选MOS管时，别忘了检查其反向泄电流和反向击穿电压。反向泄电流越小，反向击穿电压越高，那末二极管反向电压就越小。遴选时，务必存眷这两个关头参数。
增添反向并联二极管：在MOS管的源极和漏极之间，插手一个反向并联二极管，能够奇妙地按捺二极管反向电压。当漏极电压为负值时，这个二极管会导通，从而将漏极电压限定在反向击穿电压以下，掩护MOS管免受侵害。
操纵反向并联二极管芯片：为了简化操纵，很多厂家推出了特地用于按捺MOS管二极管反向电压的芯片。这些芯片外部集成了反向并联二极管，能够间接毗连到MOS管的源极和漏极之间，便利快速。
操纵反向并联二极管模块：除芯片，另有模块化的反向并联二极管。这些模块外部集成了多个反向并联二极管，能够同时毗连多个MOS管，起到按捺二极管反向电压的感化。它们凡是具备较高的反向击穿电压和较小的反向泄电流，是掩护MOS管的得力助手。
