DIP封装：双列直插式封装，是最进步的插装型封装。合用于PCB板子上的穿孔焊接，封装资料有塑料和陶瓷两种。

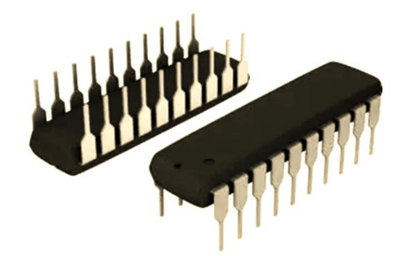

DIP封装也叫双列直插式封装手艺，指接纳双列直插情势封装的集成电路芯片，绝大大都中小规模集成电路均接纳这类封装情势，其引脚数普通不跨越100。DIP封装的CPU芯片有两排引脚，须要拔出到具备DIP布局的芯片插座上。
固然，也能够间接插在有不异焊孔数和多少摆列的电路板长进行焊接。DIP封装的芯片在从芯片插座上插拔时应出格谨慎，以避免破坏管脚。
DIP封装布局情势有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封布局式，陶瓷低熔玻璃封装式）等。
DIP封装特色：
合适在PCB（印刷电路板）上穿孔焊接，操纵便利。
芯片面积与封装面积之间的比值较大，故体积也较大。
DIP是最进步的插装型封装，操纵规模包含规范逻辑IC，存储器和微电机路等。最早的4004、8008、8086、8088等CPU都接纳了DIP封装，经由过程其上的两排引脚可插到主板上的插槽或焊接在主板上。
罕见封装规格
DIP(双列直插式)；型号示例：DIP8, DIP16；尺寸规模(mm)：宽度: 6.35-30.48，长度: 19.05-101.6。
SOP封装：小形状封装，是DIP封装的减少版。在DIP的根本上减短序线间距和小型化封装，规范有SOP-8、SOP-16等，数字表现引脚数。

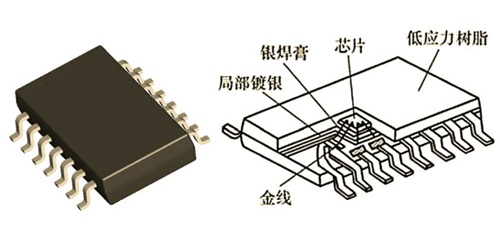

SOP封装是罕见的外表贴装型封装手艺。引脚从封装两侧引出呈海鸥翼状（L字形），资料有塑料和陶瓷两种。厥后，由SOP衍生出了SOJ（J型引脚小形状封装）、TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（减少型SOP）、TSSOP（薄的减少型SOP）及SOT（小形状晶体管）、SOIC（小形状集成电路）等。
该范例的封装的典范特色便是在封装芯片的四周做出良多引脚，封装操纵便利，靠得住性比拟高，是今朝的支流封装体例之一，属于真实的体系级封装。今朝比拟罕见的是操纵于一些存储器范例的IC。
罕见封装规格
SOP/SOIC(小形状封装)；型号示例：SOP8, SOIC14；尺寸规模(mm)：宽度: 3.9-12.7，长度: 4.9-101.6。
尺寸和空间占用：SOP封装比DIP封装更小，占用的空间更少，更合适古代电子装备的小型化趋向。
引脚数目和摆列：SOP封装能够包容更多的引脚，并且引脚摆列更松散，而DIP封装的引脚数目较少，摆列较为分离。
装置体例：DIP封装须要直插装置，而SOP封装接纳外表贴装，后者有助于进步电路板的空间操纵率和组装效力。
本钱和庞杂性：DIP封装因为其简略和成熟，本钱较低，合用于本钱敏感的操纵；SOP封装因为其庞杂性，本钱绝对较高，但供给了更高的机能和靠得住性。
操纵范畴：DIP封装经常使用于一些传统的、对尺寸请求不高的操纵，而SOP封装则普遍操纵于古代的花费电子、通讯装备和计较机等范畴。
