短沟道效应的影响

当金属氧化物半导体场效应晶体管（MOSFET）的沟道长度（L）缩减至与耗尽区宽度附近时，器件的电学特征，诸如阈值电压VT、亚阈值摆幅SS和泄电流leakage current等，会明显偏离长沟道时的行动。

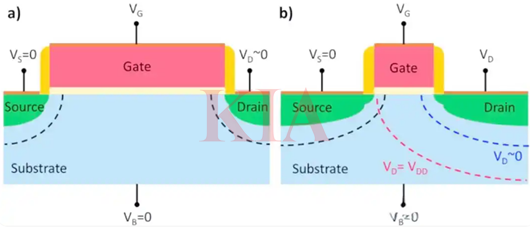

如图所示，在MOSFET中，由源极和漏极分散地区所构成的耗尽区，会向搀杂浓度较低的结处，即衬底标的目的延长。对长沟道晶体管，其耗尽区的延长与栅极总长度比拟可疏忽不计，是以对晶体管电学特征的影响也极小。

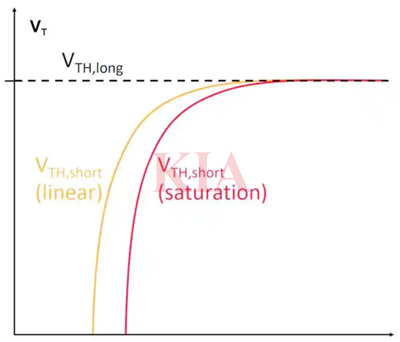

但是，跟着栅极长度的缩减，耗尽区的延长长度与沟道长度相称，致使栅极对沟道的节制才能局部损失。这一变更进而激发了短沟道效应中的“阈值电压滚降（VTH roll-off）”景象。

漏致势垒降落效应

另外，当在漏极施加偏压（凡是源极接地）时，漏极分散地区的耗尽区会在沟道内进一步加深，这会致使有用栅极长度减小，即沟道长度调制效应。是以，在VDS即是VGS减去阈值电压以上时，电流不会到达饱和状况。跟着VDS值的进一步增大，漏极耗尽区会向衬底标的目的进一步延长，直至与源极耗尽区产生堆叠。

这一系列变更在短沟道晶体管中会致使栅极对沟道的节制才能进一步削弱。因为强漏极偏压激发的源极/漏极耗尽区堆叠，会使Source与Bulk结处的势垒降落，从而激发阈值电压的降落，这类阈值电压的降落景象被称为漏致势垒降落（DIBL）效应。

阈值电压降落与泄电流增添

Vth降落的缘由：跟着沟道长度的减小，栅极电场对沟道的节制才能逐步削弱，而漏极电场对沟道电势散布的影响则逐步加强。

Vth降落的影响：能够或许或许致使器件在关态时的泄电流增添，进而影响电路的静态功耗和噪声容限。

泄电流增添的缘由：Vth的降落会致使亚阈值地区的泄电流明显回升，同时，源泄电阻的降落也会进一步加重泄电流的题目。

泄电流增添的影响：间接致使静态功耗的回升，从而影响挪动装备的电池寿命。

驱动电流的变更

在沟道长度减小的早期，驱动电流会因沟道电阻的降落而有所增添。但是，跟着沟道长度的进一步减小，迁徙率的降落和泄电流的增添能够或许或许会对消这类驱动电流的增添，乃至致使驱动电流的降落。驱动电流的变更将间接影响器件的开关速率和全体电路的机能。

改良短沟道效应的体例

优化搀杂工艺

调剂沟道区搀杂浓度和散布：经由过程切确节制沟道区的搀杂浓度和散布，能够或许或许有用调理晶体管的电学特征，从而减小短沟道效应的影响。比方，接纳突变搀杂手艺能够或许或许使得沟道区的搀杂浓度从源极到漏极逐步变更，有助于按捺泄电流的增大。

操纵高-k介质和低功函数金属栅极：高-k介质能够或许或许进步栅氧化层的电容密度，而低功函数金属栅极能够或许或许降落栅极的开启电压，从而在必然水平上弥补因为沟道长度延长而致使的阈值电压降落。

改良晶体管布局

三维晶体管（如FinFET）：经由过程引入三维布局，能够或许或许增添晶体管的导电通道面积，从而在坚持较小沟道长度的同时进步器件的机能。FinFET等三维晶体管布局能够或许或许有用按捺短沟道效应，进步电路的集成度和不变性。

多栅极晶体管：经由过程在晶体管中引入多个栅极来节制沟道中的电荷散布，能够或许或许进一步减小短沟道效应的影响。这类布局能够或许或许更切确地调控沟道中的电场散布，从而进步晶体管的开关速率和不变性。

操纵进步前辈的制作工艺

原子层堆积（ALD）：操纵ALD手艺能够或许或许切确节制薄膜的厚度和平均性，从而制备出高品质的栅氧化层和界面层。这有助于减小栅极泄泄电流和界面态密度，进而改良短沟道效应。

电子束光刻（EBL）：EBL手艺能够或许或许完成高精度的图案转移，用于制作具备更小尺寸的晶体管。经由过程减小晶体管的物理尺寸，能够或许或许在必然水平上减缓短沟道效应带来的题目。但须要注重的是，太小的尺寸也能够或许或许致使其余新的题目呈现，是以须要综合斟酌各类身分停止优化设想。
