PWM直流机电调速是一种经由过程转变施加在机电上的电压脉冲的占空最近完成光滑、高效调速的手艺。

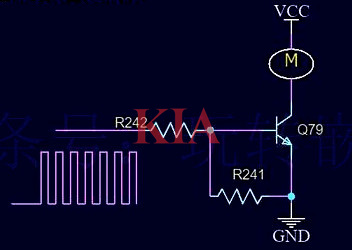

只要转变PWM旌旗灯号的占空比，就能够转变直流机电两头的均匀电压，从而完成直流机电的调速。
转变机电两头的电源极性能够转变机电的转速，而机电的正反转调速须要经由过程H桥电路来完成。
H桥电路由四个功率电子开关组成，能够是晶体管也能够是MOS管。电子开关两两组成桥臂，在统一时辰只要对角的两个电子开关导通，别的两个停止，且每一个桥臂的高低管不能同时导通。经由过程这个电路就能够完成机电的正反转调速。
1.完成机电的正转：
A节制端：高电平，节制三极管Q4导通；
B节制端：高电平，节制三极管Q3停止；
C节制端：低电平，节制三极管Q1导通；
D节制端：低电平，节制三极管Q2停止；
经由过程以上操纵，即完成三极管Q2和Q3停止，三极管Q1和Q4导通，电流的流向以下：
VCC→Q1→机电→Q4→GND，完成了机电的正转。

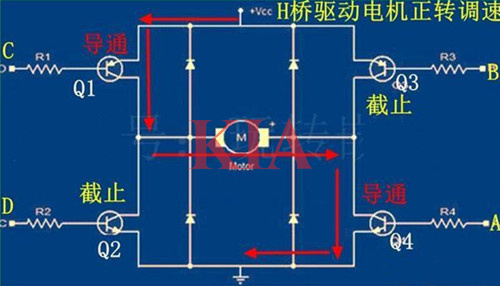

H桥驱动机电正转调速电路：
在这类环境下要完成机电转速的调理，只须要给Q4的基极加载PWM旌旗灯号便可。
2.完成机电的反转：
A节制端：低电平，节制三极管Q4停止；
B节制端：低电平，节制三极管Q3导通；
C节制端：高电平，节制三极管Q1停止；
D节制端：高电平，节制三极管Q2导通；
经由过程以上操纵，即完成三极管Q1和Q4停止，三极管Q2和Q3导通，电流的流向以下：
VCC→Q3→机电→Q2→GND，完成了机电的反转。

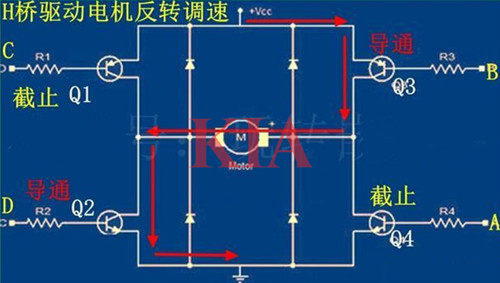

H桥驱动机电反转调速电路：
在这类环境下要完成机电转速的调理，只须要给Q2的基极加载PWM旌旗灯号便可。
