场效应管夹断电压

场效应管的关头参数：

开启电压VGS(th)（或VT）

开启电压是MOS加强型管的主要参数。当栅源电压小于开启电压的相对值时，场效应管将没法导通。

夹断电压VGS(off)（或VP）

夹断电压是耗尽型场效应管（FET）的关头参数。当栅源电压VGS即是夹断电压VGS(off)时，漏极电流将降至为零。

夹断电压是场效应管（FET）的焦点参数，指在栅源电压节制下使导电沟道完整夹断的临界电压值。对结型场效应管（JFET）和耗尽型MOS管，该参数表现为漏极电流趋近于零时的栅源电压阈值。该参数间接影响器件任务地区的分别，是辨别饱和区与停止区的主要目标。

场效应管夹断电压

参数特征

数值规模：N沟道器件凡是为负值，P沟道为正值。

影响身分：由器件物理布局（如沟道搀杂浓度、宽度等）决议。

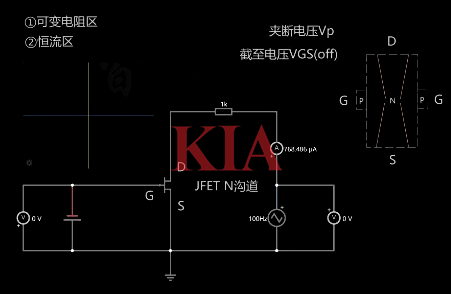

场效应管的夹断电压与停止电压

夹断电压（VP）是指就地效应管的漏极-源极电压（VDS）增大到必然水平时，沟道被夹断，电流没法持续增大，场效应管进入恒流区的临界电压。而停止电压（VGS(off)）则是指栅极-源极之间的反向电压增大到必然水平时，场效应管的输入电流降为零，器件进入停止区的电压。

场效应管夹断电压

从半导体物理的角度来看，夹断电压和停止电压都源于PN结的耗尽层效应。就地效应管的漏极-源极电压（VDS）增大时，漏极与栅极之间的反向电压也随之增大，致使PN结的耗尽层变厚，沟道逐步变窄。当VDS到达夹断电压时，沟道被完整夹断，电流没法持续增大，场效应管进入恒流区。一样地，当栅极-源极之间的反向电压（VGS）增大到停止电压时，耗尽层进一步加宽，沟道被完整闭合，电流降为零，场效应管进入停止区。是以，不管是夹断电压仍是停止电压，它们的实质都是耗尽层的扩大致使沟道的闭合。
