MOS管开启电压界说,mos管开启电压普通几多-KIA MOS管
信息来历：本站 日期：2025-06-25
MOS管的开启电压（阈值电压）是指栅极与源极之间的电压（VGS）到达必然值时，半导体外表构成导电沟道所需的最小电压值，其详细数值因MOS管范例（N沟道/P沟道）和型号而异，凡是N沟道为1-2.5V，P沟道为-1至-3V。
开启电压（Vth）是MOS管从停止状况改变为导通状况的临界电压，首要由以下身分决议：
1.沟道范例：N沟道MOS管需VGS>0（典范值1-2.5V)，P沟道需VGS<0（典范值-1至-3V）。
2.工艺参数：包含栅氧化层厚度、半导体载流子浓度等。
3.利用处景：高端驱动需额定升压（如VCC+4V）以确保完整导通。

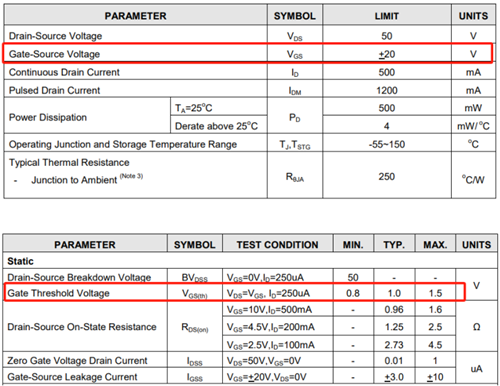

电路中，MOS管的开启电压取几多最为适合呢？比方：某Nmos VGS规模为正负20V，栅极阈值电压（VGSth）最小为0.8V，最大为1.5V。
那末此时的Mos管栅极电压取几多最为适合？
在电路中，MOS管的开启电压（凡是指的是阈值电压）决议了MOS管从停止状况到导通状况所需的栅源电压（VGS）的最小值。对NMOS管，当VGS大于Vth时，管子起头导通。
斟酌到NMOS管的VGS规模和VGSth规模，咱们能够停止以下阐发：
VGS规模：正负20V。这象征着该NMOS管能够蒙受从-20V到+20V的栅源电压。VGSth规模：0.8V（min）到1.5V（max）。这象征着为了使NMOS管从停止状况变为导通状况，栅源电压VGS最少须要到达2V，但也能够在1.5V时才起头较着导通。
为了挑选适合的栅极电压，咱们须要斟酌以下几点：
功耗：若是VGS设置得太高，固然能够确保MOS管完整导通，但能够会增添功耗。
不变性：为了确保MOS管在各类条件下都能不变任务，VGS应设置在VGSth的上方。噪声裕量：斟酌到电路中的噪声和动摇，VGS应有必然的裕量，以确保在噪声搅扰下仍能一般任务。

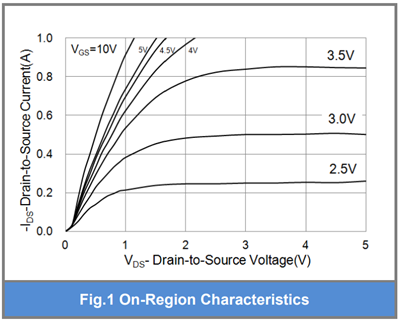

基于上述斟酌，一个罕见的做法是将VGS设置为VGSth的最大值加上必然的裕量。在这个例子中，VGSth的最大值是1.5V，咱们能够在此根本上增添一个裕量，接上去会商下这个裕量若何确认起首看下VGS跟IDS的对应干系曲线图：
在不同的Vgs电压下lds电流时不同的，在Vds=1V的条件下
当Vgs=2.5V时，Ids=0.2A;
当Vgs=10V时，Ids=0.9A;
而延续ld=500mA，从曲线干系图得出，当Vgs大于3V时最为适合，而4V到10V之间lds变更趋向不大；

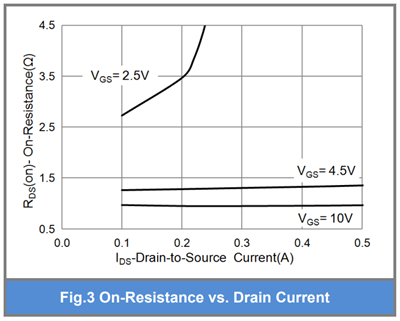

接上去咱们看下导通电阻Rds_on与lds在不同Vgs电压下的对应干系:
当Ids=0.1A,在Vgs=2.5V、4.5V和10V下的Rds_on别离是2.7欧姆、1.2欧姆和1欧姆。由此推出当Vgs=2.5V时,Rds_on太高,而Vgs=2.5V和10V时,Rds_on_on不同不大,此时VGS最好开启电压在4.5V到10V。
由上阐发知：Vgs=10V时,Rds_on最小,Ids最大,若是请求过电流要大此时比拟适合；
但是还须要斟酌一点是导通消耗，即P=lds^2*Rds_on。
以是当过电流不须要很大时，挑选Vgs=4.5V对全体机能加倍兼容。
