FET简介

FET即FieldEffectTransistor，场效应晶体管，场效应管是一种电压节制器件(晶体管是电流节制器件)，有很高的输出阻抗，较大的功率增益，因为是电压节制器件以是噪声小。FET是根据三极管的道理开辟出的新一代缩小元件，有3个极，栅极，漏极，源极。

FET道理

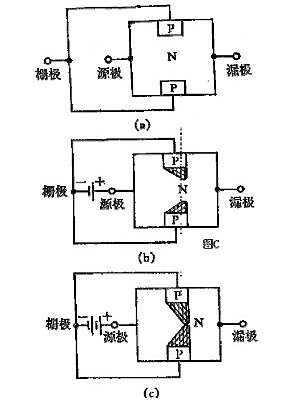

场效应管与晶体管差别，它是一种电压节制器件(晶体管是电流节制器件)，其特征更象电子管，它具备很高的输出阻抗，较大的功率增益，因为是电压节制器件以是噪声小，愈来愈多的电子电路都在利用场效应管，出格是在声响范畴。场效应管布局如图。

场效应管是一种单极型晶体管，它只要一个P-N结，在零偏压的状况下，它是导通的，若是在其栅极(G)和源极(S)之间加上一个反向偏压(称栅极偏压)在反向电场感化下P-N变厚(称耗尽区)沟道变窄，其漏极电流将变小，(如图C1-b)，反向偏压到达必然时，耗尽区将完整沟道“夹断“，此时，场效应管进入停止状况如图C-c，此时的反向偏压咱们称之为夹断电压，用Vpo表现，它与栅极电压Vgs和漏源电压Vds之间可近以表现为Vpo=Vps+|Vgs|，这里|Vgs|是Vgs的相对值。

FET布局

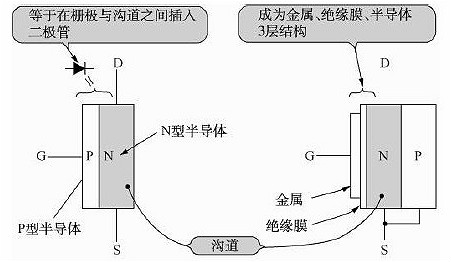

下图是FET简略的的布局表示图（P沟FET是P型半导体局部与N型半导体局部互换）。

双极晶体管的基极发射极间和基极集电极间别离是两个PN结，便是说存在着二极管。JFET的栅极与沟道（把输出电路流过漏极源极间的局部称为沟道）间有PN结，以是以为存在着二极管（因为有PN结，以是称为结型FET）。

FET分类

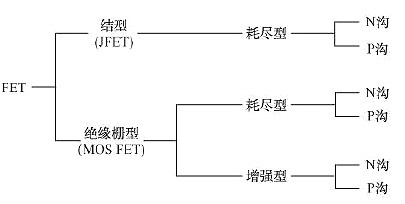

如图所示，FET根据布局能够分为结型FET（JFET：JunctionFET）和绝缘栅FET（MOSFET：MetalOxideSemiconductorFET)。

根据电学特征，MOSFET又能够分为耗尽型（deletion）与加强型（enhancement）两类。它们又能够进一步分为N沟型（与双极晶体管的NPN型相称）和P沟型（与双极晶体管的PNP型相称）。从现实FET的型号中完整看不出JFET与MOSFET、耗尽型与加强型的区分。仅仅是N沟器件为2SK×××（也有双栅的3SK×××），P沟器件为2SJ×××，以区分N沟和P沟器件。

极性鉴定

1.结型场效管的辨别

将万用表置于RXlk档，用黑表笔打仗假设为栅极G管脚，而后用红表笔别离打仗另两个管脚。若阻值均比拟小(约5'--10欧)，再将红、黑表笔互换丈量一次。如阻值均很大，属N沟道管，且黑表打仗的管脚为栅极G，申明本来的假设是准确的。一样也能够辨别出P沟道的结型场效应管。

2.金属氧化物场效应管的辨别

(1)栅极G的鉴定

用万用表Rxl00挡，丈量功率场效应管肆意两引脚之间的正、反向电阻值，此中一次丈量中两引脚电阻值为数百欧姆，这时候两表笔所接的引脚是D极与S极，则另外一引脚未接表笔为G极。

(2)漏极D、源极S及范例的鉴定

用万用表RxlokD,挡丈量D极与S极之间正、反向电阻值，正向电阻值约为0.2x10kfl，反向电阻值在(5—∞)x10kfl。在测反向电阻时，红表笔所接引脚稳定，黑表笔离开所接引脚后，与G极触碰一下，而后黑表笔去接原引脚，此时会呈现两种能够：

若万用表读数由本来较大阻值变为零，则此时红表笔所接为S极，黑表笔所接为D极。用黑表笔触发G极有用(使功率场效应管D极与S极之间正、反向电阻值均为012)，则该场效应管为N沟道型。

若万用表读数仍为较大值，则黑表笔接回原引脚稳定，改用红表笔去触碰G极，而后红表笔接回原引脚，此时万用表读数由原采阻值较大变为0，则此时黑表笔所接为S极，红表笔所接为D极。用红表笔触发G，极有用，该场效应管为P沟道型。

场效应管的感化

1.旌旗灯号缩小。场效应管经由过程栅极电压节制源漏极电流，完成电旌旗灯号缩小。其高输出阻抗（10?～1012Ω）和低噪声特征，使其出格合用于高频缩小器（如射频、音频电路）及低噪声前置缩小设想。

2.电子开关。在数字电路和电源办理中，场效应管可疾速切换导通状况，完成高效开关功效。

比方：机电驱动电路，经由过程MOSFET节制大功率负载；逻辑门电路，构建与非门（NAND）、或门（OR）等数字逻辑体系。

3.电压节制与阻抗婚配。经由过程调理栅极电压切确节制漏极电流，用于电源稳压器、电压调理器等摹拟电路；作为缓冲器毗连高阻抗旌旗灯号源与低阻抗负载，改良高频旌旗灯号传输品质。

场效应管的感化包含旌旗灯号缩小、电子开关、电压节制和阻抗变更，普遍利用于缩小器、开关电路、电源办理及高频旌旗灯号处置等范畴。
