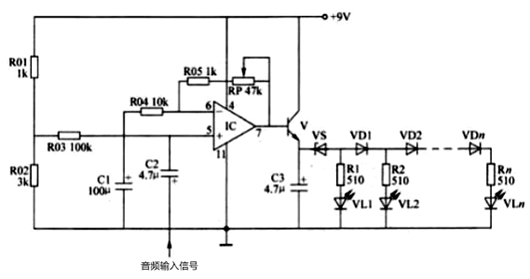

操纵LM324建造的LED电平唆使器电路。
电路设想
LED电平唆使器带有可调增益缩小级，既能够接在音频功放电路的输出端，作为功放输出电平唆使，也能够接在音频前置缩小电路输出端（音量节制电路之前），作为前置级的电平唆使器。
电路中，由LM324运放构成一个增益可调的缩小前级，可调电阻RP用来调理增益量;LED驱动电路由三极管V、电容器C3、稳压二极管VS，电阻器R1一Rn、发光二极管VLl一VLn和二极管VD1一VDn构成。
来自功率缩小器或前置缩小器的音频输人旌旗灯号经C2藕合加至LM324运放的5脚，经LM324和三极管缩小后，从三极管的发射极输出旌旗灯号电压，将VLl一V Ln逐级点亮。音频输人旌旗灯号越强，点亮发光二极管的个数也越多。
元器件挑选
R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。RP选用超小型电位器或立式可变电阻器。
C1-C3均选用耐压值为16V的铝电解电容器。VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。
VU-V Ln均选用币5mm的白色高亮度发光二极管。
V选用C8050或58050、3 DG8050型硅NPN晶体管。
IC选用LM324型运算缩小集成电路。

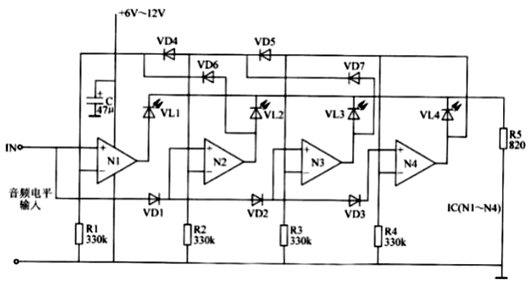

LED电平唆使器本身不带增益缩小电路
电路设想
LED电平唆使器本身不带增益缩小电路可用于音频功放输出真个电平唆使器。可是本电平唆使器有挪动点光式和逐级点亮式两种显现体例能够挑选。
当输出音频旌旗灯号电平小于0.7 V时，Nl输出高电平，将VLI点亮;当输出旌旗灯号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另外一方面经由过程V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI燃烧。同理，若输出旌旗灯号电平变高，则VL1和V L4将会别离点亮，呈挪动点光式的显现。
将二极管VD4 - VD7去掉，则该电路变成了四级LED电平唆使器，跟着输出旌旗灯号电平的巨细变更，发光二极管VL1-VL4将呈光芒式逐级点亮。
元器件挑选
R1-R5选用1/4W碳膜电阻器或金属膜电阻器。
C选用耐压值为16V的铝电解电容器。
VD1-V D7均选用1 N4148型硅开关二极管。
VLl-VIA均选用Φ5mm的发光二极管。
IC选用LM324型四运放集成电路。
