mos管取代二极管感化

MOS管的导通电阻很小，导通压降凡是在1mV到几十毫伏之间，而二极管的正向压降普通在0.4V到0.7V之间。

因为MOS管的导通电阻低，功耗和热效应也较低，是以在不异电流前提下，MOS管的效力更高。

MOS管的开关速率比二极管快，能够或许当即从导通状况切换到停止状况，削减开关消耗。

固然单个MOS管的本钱能够高于二极管，但在某些操纵中，操纵MOS管能够削减内部元件的数目，从而在全体体系本钱上完成节流。

MOS管取代二极管的操纵

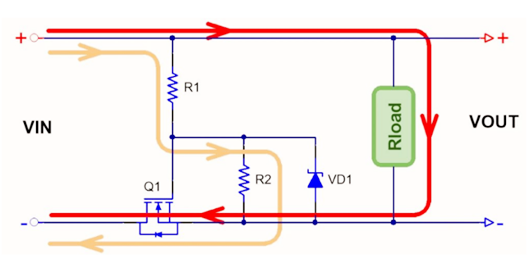

防反接电路：在防反接电路中，MOS管能够取代二极管，操纵其低导通电阻和疾速开关特征，防止电源正负极接反而致使的电路破坏。

防倒灌电路：在防倒灌电路中，MOS管能够取代二极管，操纵其低导通电阻和疾速开关特征，防止电流倒灌景象，削减功率消耗和进步效力。

同步整流：在同步整流电路中，MOS管作为开关元件，经由过程节制栅极电压来节制电流的导通和停止，进步电源转换效力。

mos管取代二极管防倒灌电路

防止电流倒灌的传统计划接纳二极管完成，但二极管导通压降大，功耗高，发烧严峻。用MOS管替换二极管，压降小、效力高、本钱可控，成为更优解。

选型阶段重点存眷MOS管范例和参数

防倒灌电路经常操纵N沟道MOS管，源极接输出侧，漏极接输出侧。比方12V供电体系选IRF540N，耐压100V，导通电阻44毫欧。须要确认体二极管标的目的与电流标的目的分歧，不然没法构成天然防倒灌途径。

电路毗连有门道

输出正极接MOS管源极，输出正极接漏极。栅极节制是关头：输出电压存在时，用分压电阻或公用驱动芯片使栅极电压高于阈值，让MOS管导通。输出断电时，栅极电压归零，MOS管封闭。此时体二极管反向停止，阻断倒灌电流。某太阳能节制器案例中，工程师在栅极并联10k电阻到地，防止静电击穿。

参数婚配间接影响结果

以5A任务电流为例，二极管计划压降0.7V，功耗3.5W；改用导通电阻5毫欧的MOS管，压降仅0.025V，功耗0.125W。某无人机电池掩护板实测显现，MOS计划温升比二极管计划低20℃。注重反向规复时候挑选，快规复型MOS管更合适高频场景。

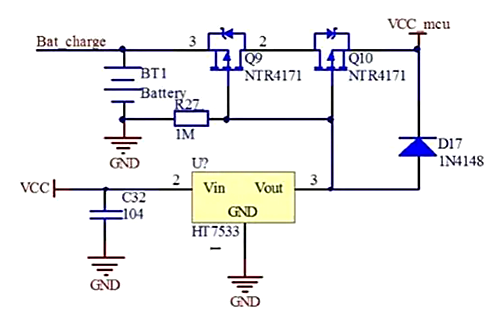

防倒灌电路图

Oring电路是一种用于防止电流倒灌的电路，凡是由两个二极管构成，确保电流只能沿一个标的目的活动。但是，二极管的正向压降较大，会致使必然的功率消耗。为了降服这一题目，能够操纵MOS管来取代二极管，从而完成零电压降和高效力的防倒灌电路。

MOS管的挑选与操纵

在挑选MOS管时，须要斟酌其额外电压、最大电流和开关速率等参数。对普通的电源防倒灌操纵，能够挑选耐压在20V以上，电流在几安培之内的MOS管。罕见的型号有N沟道加强型MOS管，如IRF系列。

电路设想道理

MOS管防倒灌电路的设想道理是操纵MOS管的开关特征，当电源普通毗连时，MOS管处于导通状况；当电源断开或有电流倒灌危险时，MOS管敏捷关断，禁止电流逆向活动。详细来讲，能够将MOS管的源极接到电源正极，漏极接到负载端，栅极经由过程电阻接地。当电源电压高于栅极电压时，MOS管导通；当电源电压低于栅极电压时，MOS管关断。

典范电路实例

典范的操纵MOS管完成的Oring电路表示图：

在这个电路中，M1是一个N沟道加强型MOS管，R是一个限流电阻，用于防止刹时电流打击。当电源普通供电时，MOS管M1导通，电流能够流向负载。若是电源掉电或呈现电流倒灌景象，MOS管M1会敏捷关断，禁止电流逆向活动。

优化电路设想

1. 进步靠得住性的体例

为了进步MOS管防倒灌电路的靠得住性，能够采用以下办法：

增添栅极电阻：在栅极串接一个小电阻，以减缓MOS管的开关速率，从而削减振荡和电磁搅扰。

操纵稳压管掩护：在栅极和源极之间并联一个稳压管，以防止静电放电或其余过压环境致使MOS管破坏。

散热处置：为MOS管装置散热片或操纵导热资料，确保其在大功率任务时不会过热。

2. 下降功耗的战略

固然MOS管自身的功耗很低，但在高频操纵中仍需注重以下几点：

挑选低导通内阻的MOS管：较低的导通内阻能够削减导通时的功率消耗。

优化栅极驱动电压：恰当调剂栅极驱动电压，使其略高于电源电压，以确保MOS管完整导通。

削减开关次数：公道设想电路，防止频仍开关MOS管，以削减静态功耗。
