电源主动切换,MOS管切换电路图分享-KIA MOS管
信息来历：本站 日期：2025-03-11

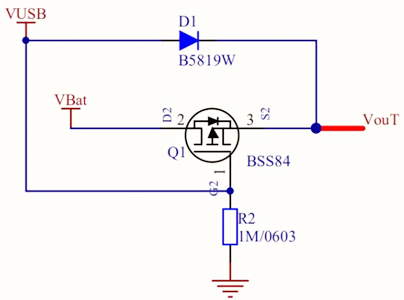

5V电源和电池的场所，操纵一个MOS管作为备用电源（电池）开关的典范电路：
注重：
①注重PMOS管标的目的，咱们须要用PMOS管的体二极管来导通MOS管；
②PMOS管的体二极管起到和二极管切换电路一样的感化，避免在有VUSB的时辰，VUSB电压间接到了电池；
③今朝该电路只合用于VUSB2VBat的环境，当VBat-VSO-VUSB>Vgsth时，Q1不论VUSB供没供电城市导通。
任务道理：
当VUSB有电，PMOS管停止，即使有体二极管电流流过，可是因为VUSB会比Vbat电压高，PMOS的Vgsl<Vgsth，以是PMOS体二极管停止，负载由VUSB供电；当VUSB没电，|Vgs|>Vgsth,PMOS导通，负载由VBat供电。

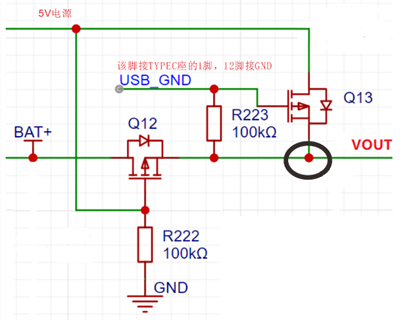

因为MOS管典范电路一向存在二极管导通压降，是以能够用一个MOS管代D1：
任务道理：
typec口用来接入电源5V（5V/2A)，当typec电源拔出时，5V起首颠末Q13的内置二极管进入后级，此时Q13G极接地（USB_GND接到typec的1脚，操纵typec头的特征1脚和12脚雷同并且接地）从而Q13导通，VOUT电压靠近5V。Q12因为G极有5V电压从而停止，电池经由过程Q12外部二极管进入后级，又因为A点电压有5V，以是电池不处于任务状况。typec电源去除时（插头拔出），Q13的G极悬空从而停止，Q12的G极继而为OV，Q12导通，VOUT电压靠近电池电压。这类电路与间接串接二极管D1比拟能削减能量消耗。
注重事变：
①该电路长处：绝对于典范电路不D1的导通压降；
②在做电源切换为电池时，须要将电源插头拔出，不然Q12的源极将会被拉到USB_GND，同时电池经由过程Q12的MOS体二极管停止供电，此时Q12不必然能导通，压降相称大；
③一样只合用于VUSB2VBAT+的环境。

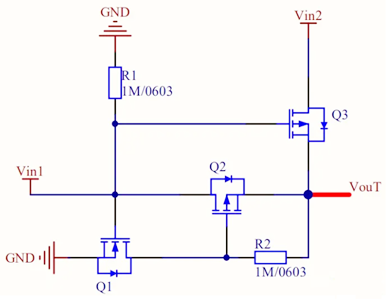

工作道理：
Vin1是主电源，Vin2是备用电源现实：当Vin1和Vin2都有电的时辰会操纵Vin1，只需有Vin1，Q1导通使得Q2的G极接地，而后Q2也导通，Q3的G极毗连VIn1，S极根基也是Vin1（比Vin1小一点点，几十mV），以是Q3停止，Vout来自Vin1。不Vin1时，Q3的G极被弱下拉至GND，此时Q3导通，Q1和Q2封闭，Vout来自Vin2。
注重事变：
①该电路未被考证，存在现实题目：当把VIN1去掉时另外一个电源VIN2经由过程Q3给到VOUT，因为适配器拔掉的时辰，下面的MOS有必然的放电时候，即Q2已导通，会形成VOUT反应电压回到VIN1，这段时候电池的电压就曩昔了，会延续给电源输电，同时形成Q1和Q2延续导通，此时Q3的G极和S极压差极小（寄生二极管压降）致使Q3没法导通，Vin2只能经由过程体二极管任务，有烧Q3和Vin1电源的危险；
②R1当Vin1供电时一向有电流，处于发烧状况，Vin1动力被华侈了；
③只操纵于Vin1>Vin2的场所，当Vin2-VQ30S-Vin1>Vgsth时，Q3会导通，同时Q2也会导通，会致使电源短路。
