共模电感首要用于按捺共模噪声。共模噪声是指在两条旌旗灯号线上同时呈现的不异幅度、不异相位的噪声。共模电感经由过程在两条旌旗灯号线上串连一个电感器，操纵电感器对共模噪声的按捺感化，到达下降共模噪声的目标。
共模电感的特色
布局特色：共模电感凡是由两个不异的电感器构成，它们别离绕在统一个磁芯上，且两个电感器的绕向相反。这类布局能够有效地按捺共模噪声，同时对差模旌旗灯号的影响较小。
频次特征：共模电感对共模噪声的按捺结果与频次有关。在低频时，共模电感的按捺结果较好；而在高频时，因为寄生电容的影响，共模电感的按捺结果会下降。
操纵范畴：共模电感普遍操纵于通讯、电源、旌旗灯号传输等范畴，用于按捺共模噪声，进步旌旗灯号传输品质。
差模电感是一种用于按捺差模噪声的电感器。差模噪声是指在两条旌旗灯号线上呈现的幅度不异、相位相反的噪声。差模电感经由过程在两条旌旗灯号线上别离串连一个电感器，操纵电感器对差模噪声的按捺感化，到达下降差模噪声的目标。
差模电感的特色
布局特色：差模电感凡是由两个差别的电感器构成，它们别离绕在差别的磁芯上，且两个电感器的绕向不异。这类布局能够有效地按捺差模噪声，同时对共模旌旗灯号的影响较小。
频次特征：差模电感对差模噪声的按捺结果与频次有关。在低频时，差模电感的按捺结果较好；而在高频时，因为寄生电容的影响，差模电感的按捺结果会下降。
操纵范畴：差模电感普遍操纵于通讯、电源、旌旗灯号传输等范畴，用于按捺差模噪声，进步旌旗灯号传输品质。
共模电感：是指当交换电经由过程电路时，同时按捺电路中电流流向地线的电感。它首要用于滤除共模搅扰，即在线路与地线之间发生的搅扰电流。
差模电感：是指当交换电经由过程电路时，按捺电路中电流变更的电感。它首要用于滤除差模搅扰，即在线路之间发生的搅扰电流。
共模电感：由两个标的目的相反的线圈构成，它们绕在统一铁芯上。当一般电流经由过程时，发生的磁场彼此对消；当有共模电流经由过程时，磁场加强，从而对共模电流发生较大的阻抗。

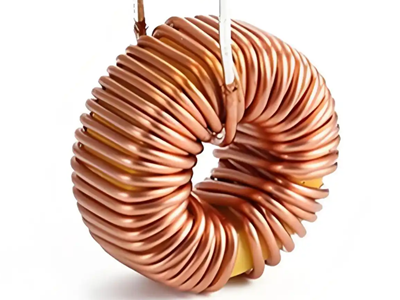

差模电感：在一个铁芯上绕制一个线圈，当电流变更时，发生磁场，这个磁场会加强或削弱，从而对电流发生障碍感化。
共模电感：首要感化是滤除共模噪声，如电磁辐射，掩护电路免受外部和外部电磁搅扰的影响，普遍操纵于开关电源、旌旗灯号传输线路和PCB板卡设想等。
差模电感：首要感化是滤除电源线中的差模噪声，改良电源品质，合用于大电流场所。
1、骚扰电磁场在线-线之间发生差模电流，在负载上引发搅扰，这便是差模搅扰；骚扰电磁场在线-地之间发生共模电流，共模电流在负载上发生差模电压，引发搅扰，这便是共模的地环路搅扰。
2、按捺共模搅扰的滤波电感叫共模电感；按捺差模搅扰的滤波电感叫差模电感。
3、共模电感是双线双向；差模电感是单向的。
4、共模电感是绕在统一死心上的圈数相称、导线直径相称、绕向相反的两组线圈；差模电感是绕在一个死心上的一个线圈。
5、共模是两个绕组别离接在零线和火线上，两个绕组同进同出，滤除的是共模旌旗灯号；差模是一个绕组 零丁接在零线和火线上的滤波电感器只能滤除差模搅扰。
6、共模旌旗灯号： 别离在零线和火线上的两个完整不异的旌旗灯号 他们都通巧合和地构成回路；差模旌旗灯号：是和有效旌旗灯号一样的回路。
7、共模电感的特色是：因为统一死心上的两组线圈的绕向相反，以是死心不怕饱和。市场上用的最多的磁芯资料是高导铁氧体资料。
差模电感的特色是操纵在大电流的场所。因为一个死心上绕的一个线圈，当流进线圈的电流增大时，线圈中的死心会饱和，是以市场上用的最多的死心资料是金属粉心资料。出格是铁粉心资料（因为价钱自制）。
