KCB3310A/KCY3310A 100V90A MOSFET

信息来历:本站 日期:2026-05-22

分享到:

KCB3310A/KCY3310A 100V90A MOSFET

5mΩ超低内阻 | 双封装可选,大功率电源公用

KCB3310A/KCY3310A 100V90A MOSFET

KCX3310A 100V/90A N沟道MOSFET

1. 产物焦点特征
特征名目 申明
工艺手艺 接纳进步前辈SGT沟槽工艺
导通电阻 RDS(ON)=5.0mΩ(typ.)@VGS=10V
开关消耗 极低开关消耗,高频效力高
体二极管 疾速开关与软规复特征
机能目标 低RDS(on)与优良FOM值
不变性 优良的不变性与参数分歧性
2. 典范利用处景
电源开关电路(Power switching)
硬开关与高频电路
不中断电源(UPS)
低导通电阻大功率电源体系
KCB3310A/KCY3310A 100V90A MOSFET
一、产物官方宣扬案牍
KCB3310A、KCY3310A是KIA原厂高机能N沟道MOSFET, 接纳SGT进步前辈沟槽工艺,100V耐压、90A大电流、5mΩ超低内阻, 完善处理大功率电源发烧、效力低、开关慢、炸管等焦点痛点。
供给TO-263规范贴片与DFN5×6超薄微型封装, 低开关消耗、快规复二极管、高雪崩才能、产业级宽温靠得住, 合用于电源开关、高频逆变、机电驱动、UPS、大功率电源模块。 产物无铅环保、RoHS合规,可间接替换入口型号,交期不变。

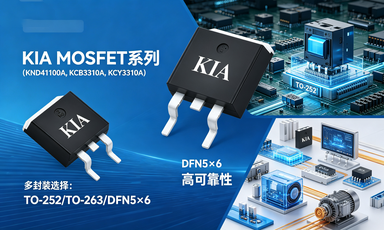

二、型号与封装信息
产物型号 封装情势 范例 合用处景
KCB3310A TO-263(贴片) N沟道MOSFET 惯例大功率、通用电源、逆变器
KCY3310A DFN5×6(微型超薄) N沟道MOSFET 高密度PCB、超薄电源、小型化装备
三、焦点卖点参数
参数名目 规格值 上风申明
漏源电压 100V 高压不变,耐打击不炸管
持续电流 90A 超大电流,大功率场景公用
导通电阻 5.0mΩ@VGS=10V 超低内阻,发烧低、效力高
雪崩能量 529mJ 高靠得住性,抗过载才能强
开关速率 低Qg低消耗 高频任务更不变、温升更低
任务温度 -55~150℃ 宽温产业级,顺应卑劣情况


四、同级间接竞品型号

型号 封装 品牌 竞品型号
KCB3310A TO-263 Infineon / VISHAY / 国产 IRL3806、IRFB4110、SI7136、HY3310
KCY3310A DFN5×6 Infineon / VISHAY / 国产 BSC010N10LS、SI7136DP、100V06N


五、KIA3310系列 VS 竞品 焦点上风
对照名目 KCB/KCY3310A 行业同类竞品
导通电阻 5.0mΩ 更低消耗 遍及 6~12mΩ
开关机能 低Qg,高频效力更高 电荷大,消耗偏高
封装挑选 TO-263 + DFN5×6 齐备 微型封装型号少
分歧性 原厂晶圆,分歧性强 品德整齐不齐
性价比 高靠得住、低本钱 入口价高、交期长

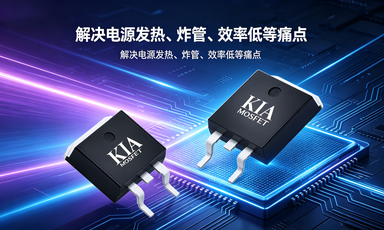

六、客户痛点与处理计划
客户罕见痛点 KCB/KCY3310A 处理计划
电源发烧严峻、温升快 5mΩ超低内阻,大幅降落发烧
高频任务炸管、不不变 高雪崩+快规复二极管,更耐用
装备体积受限、须要超薄 KCY3310A DFN5×6微型封装
效力低、功耗大 低栅电荷,开关消耗更低
入口货期长、本钱高 国产原厂,现货不变、价更优
七、典范利用范畴
大功率开关电源、DC-DC转换器
机电驱动、无刷机电节制器
高频逆变、UPS不中断电源
超薄电源、高密度PCB模块
硬开关电路、低内阻大功率体系
储能电源、车载电源、产业装备
3. 引脚界说(TO-263/DFN5×6)
引脚功效 TO-263引脚号 DFN5×6引脚号
Gate(栅极) 1 4
Drain(漏极) 2 5,6,7,8
Source(源极) 3 1,2,3
4. 型号与封装信息
产物型号 封装情势 品牌
KCB3310A TO-263 KIA
KCX3310A TO-263/DFN5×6 KIA
KCY3310A DFN5×6 KIA
5. 相对最大额外值(Tc=25℃)
参数称号 标记 前提 TO-263 DFN5×6 单元
漏源电压 Vdss - 100 100 V
持续漏极电流 Id Tc=25℃ 90 85 A
Tc=100℃ 57 56 A
脉冲漏极电流 Idm - 360 340 A
雪崩能量 EAS - 529 529 mJ
栅源电压 Vgs - ±20 ±20 V
功耗 Pd Tc=25℃ 166 90 W
Tc=100℃ 66.4 36 W
任务/存储温度 Tj,Tstg - -55~150 -55~150
6. 热特征参数
参数称号 标记 前提 TO-263 DFN5×6 单元
结-情况热阻 RθJA t≤10S 15 20 ℃/W
稳态 60 50 ℃/W
结-壳热阻 RθJC 稳态 0.75 1.38 ℃/W
7. 电气特征(Tj=25℃)
参数称号 标记 测试前提 最小值 典范值 最大值 单元
漏源击穿电压 BVdss Vgs=0V, Id=250μA 100 - - V
零栅压漏源电流 Idss Vds=100V, Vgs=0V - - 1 μA
栅极阈值电压 Vgs(th) Vds=Vgs, Id=250μA 2 2.8 4 V
栅极泄电流 Igss Vgs=±20V, Vds=0V - - ±100 nA
漏源导通电阻 Rds(on) Vgs=10V, Id=20A - 5.0 5.8
栅极电阻 Rg F=1MHz, 开路漏极 - 0.9 - Ω
输入电容 Ciss Vds=50V, Vgs=0V, f=1MHz - 4600 - pF
输入电容 Coss - 1250 - pF
反向传输电容 Crss - 43 - pF
守旧提早时候 td(on) Vdd=50V, Id=20A, Vgs=10V, Rg=2.2Ω - 17.6 - ns
回升时候 trise - 30.2 - ns
关断提早时候 td(off) - 33.6 - ns
降落时候 tfall - 39.6 - ns
总栅极电荷 Qg Vds=50V, Id=20A, Vgs=10V, f=1MHz - 66 - nC
栅源电荷 Qgs - 23 - nC
栅泄电荷(Miller) Qgd - 6.6 - nC
二极管正向电压 Vsd Vgs=0V, Is=20A - - 1.3 V
体二极管持续电流 Is - - - 90 A
反向规复时候 trr If=20A, di/dt=100A/μs - 65 - ns
反向规复电荷 Qrr - 90 - nC
8. 典范特征曲线申明
曲线编号 曲线称号 申明
Figure 1 输入特征曲线 差别Vgs下的Id-Vds干系
Figure 2 转移特征曲线 Id-Vgs干系,差别结温对照
Figure 3 电容特征曲线 Ciss/Coss/Crss随Vds变更
Figure 4 栅极电荷曲线 Vgs随Qg变更特征
Figure 5 Rds(on) vs Id/Vgs 导通电阻随电流和栅压变更
Figure 6 归一化Rds(on)-结温 导通电阻随温度变更趋向
Figure 7 漏极电流-壳温曲线 Id随Tc降低的衰减特征
Figure 8 宁静任务区(SOA)曲线 差别脉宽下的Id-Vds宁静区
Figure 9 瞬态热阻抗曲线 TO-263/DFN5×6热呼应对照
