KNM61100A TO-247 封装|高压电源公用 N 沟道 MOSFET 原厂直供

KNM61100A TO-247 封装|高压电源公用 N 沟道 MOSFET 原厂直供

1. 产物特征

环保合规 RoHS Compliant(合适RoHS规范)
导通电阻(RDS(ON)) 典范值1.0Ω @ VGS=10V,最大值1.25Ω
栅极电荷特征 低栅极电荷,降落开关消耗
体二极管特征 Fast Recovery Body Diode(快规复体二极管)

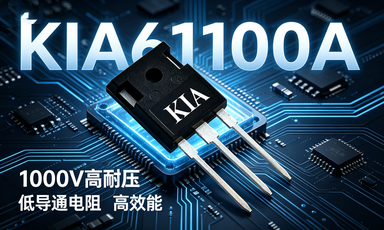

KIA61100A

2. 典范利用处景

适配器/电源适配器 Adaptor
充电器 Charger
开关电源待电机源 SMPS Standby Power

KIA61100A 产物先容

 KIA61100A(KNM61100A)是一款高机能 10A / 1000V N沟道高压功率MOSFET,接纳高压立体工艺打造,具有超低导通消耗、低栅极电荷、快规复体二极管、高雪崩能量等焦点上风,专为高压开关电源、适配器、充电器、待电机源等场景设想。

 产物具有产业级高靠得住性,任务温度规模宽,耐压不变、消耗低,完善替换国际品牌及国际同规格竞品,在高压电源体系中完成更高效力、更低发烧、更强不变性。

焦点上风亮点

1. 1000V超高耐压,知足各种高压电源体系需要

2. 10A持续任务电流,脉冲电流可达40A,带载才能强

3.超低导通电阻,典范值1.0Ω,开关消耗更低

4.低栅极电荷,晋升开关速率与体系转换效力

5. 内置快规复体二极管,抗打击、抗搅扰才能优良

6.TO-247规范大功率封装,散热机能超卓

7. 任务温度 -55℃ ~ +150℃,知足产业级严苛情况

8.合适RoHS环保规范,绿色宁静靠得住

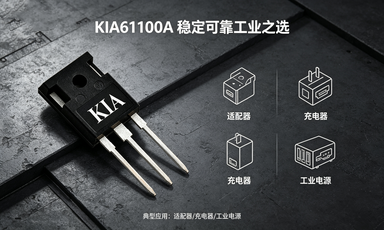

KIA61100A

KIA61100A 间接竞品型号一览表

品牌 竞品型号 规格婚配 封装
英飞凌 SPA11N100 10A 1000V N沟道 TO-247
意法半导体 STP10NK100Z 10A 1000V N沟道 TO-247
安森美 NTNL10N100 10A 1000V N沟道 TO-247
威世 SiHF10N100 10A 1000V N沟道 TO-247
东芝 TK10A100 10A 1000V N沟道 TO-247
士兰微 SVF10N100 10A 1000V N沟道 TO-247
新洁能 NCE10TD100 10A 1000V N沟道 TO-247
华微 HM10N100 10A 1000V N沟道 TO-247
扬杰 YJ10N100 10A 1000V N沟道 TO-247

KIA61100A VS 竞品焦点参数对照

参数 KIA61100A 国际品牌竞品 国际品牌竞品
耐压(Vdss) 1000V 1000V 1000V
持续电流(Id) 10A 10A 10A
导通电阻 1.0Ω (典范) 1.1~1.4Ω 1.2~1.5Ω
总栅极电荷 71nC 75~85nC 80~95nC
雪崩能量 900mJ 700~850mJ 600~800mJ
封装 TO-247 TO-247 TO-247
上风 更低消耗、更高靠得住性、更快规复 价钱高、交期长 分歧性普通、消耗偏高

型号与封装选型

完全型号 封装 合用处景
KNM61100A TO-247 高压开关电源、适配器、充电器、产业电源

典范利用处景

高压AC-DC开关电源
电源适配器 & 充电器
开关电源待电机源
产业节制高压驱动
LED驱动电源、通讯电源

3. 引脚界说

引脚号 功效界说
1 Gate(栅极)
2 Drain(漏极)
3 Source(源极)

4. 型号与封装信息

型号 封装 品牌
KNM61100A TO-247 KIA

5. 相对最大额外值 (Tc=25℃)

参数 标记 规格 单元
漏源电压 VDSS 1000 V
栅源电压 VGSS ±30 V
持续漏极电流 ID 10 A
脉冲漏极电流 (VGS=10V) IDM 40 A
单脉冲雪崩能量 EAS 900 mJ
耗散功率 PD 298 W
25℃以上降额系数 - 2.38 W/℃
焊接温度 (间隔外壳1.6mm处10秒) TL 300
任务与存储温度规模 TJ & TSTG -55 ~ +150

6. 热特征参数

参数 标记 规格 单元
结-壳热阻 RθJC 0.42 ℃/W
结-情况热阻 RθJA 55 ℃/W

7. 电气特征 (Tj=25℃)

参数种别 参数称号 标记 测试前提 最小值 典范值 最大值 单元
关断特征 漏源击穿电压 BVDSS VGS=0V, ID=250μA 1000 - - V
漏源泄电流 IDSS VDS=1000V/800V, VGS=0V; Tj=25℃/125℃ - - 1/100 μA
栅源正向泄电流 IGSS VGS=±30V, VDS=0V - - ±100 nA
导通特征 静态漏源导通电阻 RDS(ON) VGS=10V, ID=5A - 1.0 1.25 Ω
栅极阈值电压 VGS(TH) VDS=VGS, ID=250μA 2.5 - 4.5 V
正向跨导 gfs VDS=15V, ID=5A - 7.0 - S
电容特征 输入电容 Ciss VDS=25V, VGS=0V, f=1MHz - 2800 - pF
反向传输电容 Crss - 46 - pF
输入电容 Coss - 248 - pF
栅极电荷特征 总栅极电荷 Qg VDD=500V, ID=10A, VGS=0~10V - 71 - nC
栅源电荷 Qgs - 15 - nC
栅泄电荷 Qgd - 30 - nC
开关特征 守旧提早时候 td(on) VDD=500V, VGS=10V, RG=9.1Ω, ID=10A - 46 - ns
回升时候 tr - 49 - ns
关断提早时候 td(off) - 58 - ns
降落时候 tf - 54 - ns
体二极管特征 持续源极电流 ISD MOSFET内集成PN二极管 - - 10 A
脉冲源极电流 ISM - - 40 A
二极管正向压降 VSD IS=10A, VGS=0V - - 1.5 V
反向规复时候 trr VGS=0V, IF=10A, diF/dt=100A/μs - 850 - ns
反向规复电荷 Qrr - 4.4 - μC

注:以上数据基于Tj=25℃前提,完全特征曲线、测试电路及波形请参考原厂数据手册。
