KIA3725A|250V/50A 大功率 MOSFET 低消耗逆变器优选

信息来历:本站 日期:2026-05-06

分享到:
KIA3725A|250V/50A 大功率 MOSFET 低消耗逆变器优选

KIA3725A|250V/50A 大功率 MOSFET 低消耗逆变器优选

1. 产物特征 (Features) KIA3725A|250V/50A 大功率 MOSFET 低消耗逆变器优选


KIA3725A - 250V/50A N沟道MOSFET

 TO-220F / TO-3P 双封装|低导通电阻45mΩ|快规复体二极管|合用于逆变器、开关电源、机电节制、DC-DC转换

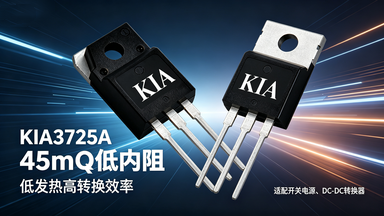

KIA3725A


同类竞品参数对照表
品牌型号 范例 Vds Id Rds(on) 封装 替换干系
KIA3725A N沟道 250V 50A 45mΩ TO-220F/TO-3P 原厂规范品
IRF460 N沟道 250V 46A 85mΩ TO-220 间接竞品
FDP50N25 N沟道 250V 50A 58mΩ TO-220 间接竞品
MTW50N25 N沟道 250V 50A 55mΩ TO-247 高压竞品
SPW50N25 N沟道 250V 50A 56mΩ TO-247 间接竞品
TK50N25 N沟道 250V 50A 60mΩ TO-220F 可进级替换
KIA3725A 可间接替换型号
品牌 型号 替换申明
IR IRF460 250V 间接PIN对PIN替换
ONSEMI FDP50N25 机能进级 无需改板
TOSHIBA TK50N25 TO-220F 完善兼容
国产 MTW50N25 大功率场景替换
产物焦点上风
1、250V高耐压+50A大电流,知足大功率电源、逆变器、机电驱动严苛请求;
2、超低导通电阻45mΩ,发烧更低、转换效力更高,持久运转更稳定;
3、内置快规复体二极管,开关消耗小,抗打击才能强;
4、TO-220F/TO-3P双封装可选,适配差别装备布局设想;
5、100%靠得住性测试,雪崩能量高达1250mJ,产业级品德;
6、可间接替换IRF460、FDP50N25、TK50N25同等规格型号,降落本钱。

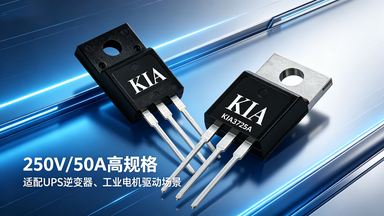

KIA3725A
KIA3725A是一款高机能250V/50A N沟道MOSFET,接纳进步前辈立体工艺,具有超低导通电阻与快规复体二极管,普遍利用于DC-DC转换器、UPS逆变器、开关电源、机电节制等范畴。产物撑持TO-220F/TO-3P双封装,可间接替换IRF460、FDP50N25同等范例竞品,无需改板,性价比凸起,是大功率电源与产业节制的抱负挑选。
  • 接纳专有新型立体工艺 (Proprietary New Planar Technology)
  • 低导通电阻,RDS(ON)=45mΩ(典范值) @ VGS=10V
  • 低栅极电荷,降落开关消耗 (Low Gate Charge Minimize Switching Loss)
  • 内置快规复体二极管 (Fast Recovery Body Diode)
2. 利用范畴 (Applications)
  • DC-DC转换器 (DC-DC Converters)
  • UPS用DC-AC逆变器 (DC-AC Inverters for UPS)
  • 开关电源 (SMPS)
  • 机电节制 (Motor controls)

KIA3725A

3. 引脚界说 (Pin Configuration)
引脚 (Pin) 功效 (Function)
1 Gate (栅极)
2 Drain (漏极)
3 Source (源极)

封装情势:TO-220F / TO-3P(引脚界说分歧)

4. 订购信息 (Ordering Information)
型号 (Part Number) 封装 (Package) 品牌 (Brand)
KNF3725A TO-220F KIA
KNH3725A TO-3P KIA
5. 相对最大额外值 (Absolute Maximum Ratings)

前提:TC=25℃,除非还有申明

参数 (Parameter) 标记 (Symbol) TO-220F TO-3P 单元 (Unit)
漏源电压 VDSS 250 250 V
栅源电压 VGSS ±20 ±20 V
持续漏极电流 @ TC=25℃ ID 50 50 A
持续漏极电流 @ TC=100℃ ID 25 25 A
脉冲漏极电流 @ VGS=10V IDM 200 200 A
单脉冲雪崩能量 EAS 1250 1250 mJ
二极管峰值规复dV/dt dv/dt 5.0 5.0 V/ns
耗散功率 PD 125 278 W
降额系数(高于25℃) 1.0 1.0 W/℃
焊接温度 TL(引脚) 300 300
TPAK(本体) 260 260
任务与存储温度规模 TJ & TSTG -55 ~ 150 -55 ~ 150
6. 热特征 (Thermal Characteristics)
参数 (Parameter) 标记 (Symbol) TO-220F TO-3P 单元 (Unit)
结到情况热阻 RθJA 100 50 ℃/W
结到壳热阻 RθJC 1.0 0.45 ℃/W
7. 电气特征 (Electrical Characteristics)

前提:TJ=25℃,除非还有申明

参数 (Parameter) 标记 (Symbol) 测试前提 (Conditions) 最小值 (Min.) 典范值 (Typ.) 最大值 (Max.) 单元 (Unit)
漏源击穿电压 BVDSS VGS=0V, ID=250μA 250 - - V
漏源泄电流 IDSS VDS=250V, VGS=0V - - 1 μA
VDS=200V, VGS=0V, TJ=125℃ - - 100 μA
栅源泄电流 IGSS VGS=±20V, VDS=0V - - ±100 nA
漏源导通电阻 RDS(ON) VGS=10V, ID=25A - 45 60
栅极阈值电压 VGS(th) VDS=VGS, ID=250μA 2.0 - 4.0 V
正向跨导 gfs VDS=15V, ID=20A - 65 - S
输入电容 Ciss VDS=25V, VGS=0V, f=1MHz - 3500 - pF
输入电容 Coss - 480 - pF
反向传输电容 Crss - 248 - pF
总栅极电荷 Qg VDD=100V, ID=20A, VGS=0到10V - 72 - nC
栅源电荷 Qgs - 25 - nC
栅泄电荷 Qgd - 18 - nC
守旧提早时候 td(on) VDD=100V, ID=20A, VGS=10V, RG=3.9Ω - 18 - ns
回升时候 tr - 29 - ns
关断提早时候 td(off) - 63 - ns
降落时候 tf - 24 - ns
持续源泄电流 ISD 集成PN二极管 - - 50 A
脉冲源泄电流 ISM 集成PN二极管 - - 200 A
二极管正向压降 VSD VGS=0V, IS=40A - - 1.5 V
反向规复时候 trr VGS=0V, IF=20A, dIF/dt=100A/μs - 180 - ns
反向规复电荷 Qrr - 400 - μC
