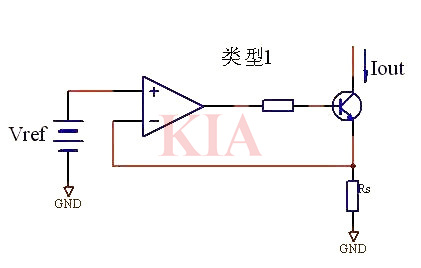

一种经常使用的电压转换电流电路，也是一款恒流源电路。它由一个运放、一个三极管（也能够是MOS管）和多少电阻组成，布局简略易懂。其输入电流为Iout= Vref/Rs

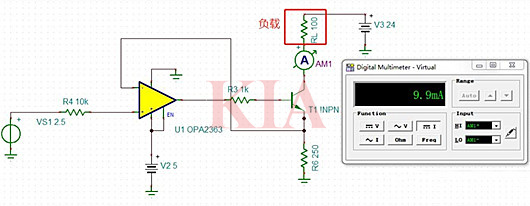

仿真电路：
运放接纳：OPA2363VS1 为直流电源 2.5VR6 为紧密电阻250RRL 为负载；
能够看出电路输入电流为9.9mA,与现实电流值 2.5V/250R= 10mA 相差较小；
接纳直流参数扫描，10mA电流的带负载才能：10mA下，电路带载才能最大为2.06K。

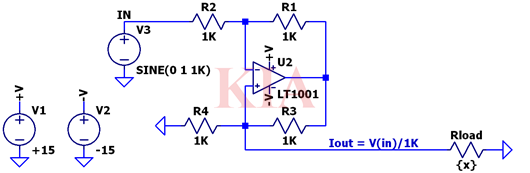

这是基于运算缩小器LT1001构建的电压-电流转换电路，可将输入电压旌旗灯号转换为对应的电流旌旗灯号，经常使用于须要不变电流输入的场景，比方传感器驱动、恒流源等操纵。
1.电源局部
V1（+15V）、V2（-15V）：为运算缩小器LT1001供给双电源供电，保障运放一般任务，供给合适的任务电压规模，让运放可处置正负旌旗灯号。
V3：是输入旌旗灯号源，SINE（011K）表现输入频次1KHz、幅值1V（峰-峰值2V）、直流偏置0V的正弦波电压旌旗灯号，作为电路输入。
2.运算缩小器及反应收集
U2（LT1001)：高机能运算缩小器，作为焦点缩小、节制元件，操纵“虚短”（同相端与反相端电压类似相称）和“虚断”（输入电流类似为0）特征，完成旌旗灯号处置与转换。
R1、R2、R3、R4：均为1KQ电阻，组成反应收集。此中R2是输入回路电阻，R1、R3共同构成负反应，不变运放任务状况；R4是反应采样电阻，帮助电流-电压转换逻辑。
3.电流输入与负载
lout =V(in)/1K：是电路焦点转换干系。基于运放“虚短”“虚断”，可推导输入电流与输入电压干系（简化逻辑：操纵反应使反相端电压跟从同相端，连系欧姆定律，让输入电压经由过程R2等转化为对应电流），完成输入电压到输入电流的线性转换。
Rload（{x}表现可设置装备摆设）：是负载电阻，电路输入的电流lout会流经它，可按照现实须要挑选负载阻值（需注重运放驱动才能、电源电压限定，防止过载）。
电路功效总结
输入正弦电压旌旗灯号（V3），经运放及反应收集处置，输入与输入电压成比例（比例系数1/1K）的电流，可驱动Rload负载，实质是电压节制电流源（VCCS）电路，合适须要不变电流输入的简略操纵场景。
