BMS的掩护机制依靠于其内部一系列紧密的电子元件，包含节制IC、MOS开关、保险丝Fuse、NTC热敏电阻、TVS瞬态电压按捺器、电容和存储器等。这些元件协同任务，配合组成了BMS的掩护系统。任务道理：经由进程及时监测电池状况，及时发明很是环境，并敏捷启动掩护办法，以确保电池的宁静与不变。

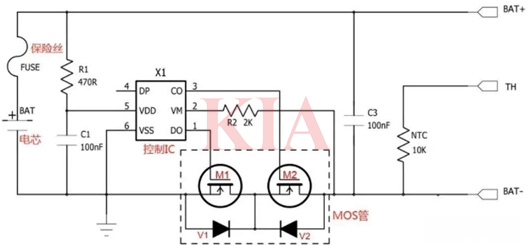

图中，节制IC经由进程操控MOS开关来告竣电路的接通与断开，从而保证电路的宁静，而FUSE则在此根本上供给了进一步的掩护。另外，TH代表温度检测，其内部集成了一个10K NTC热敏电阻，担任及时监测温度变更。NTC热敏电阻首要用于感知温度，而TVS瞬态电压按捺器则首要用于按捺浪涌电压。

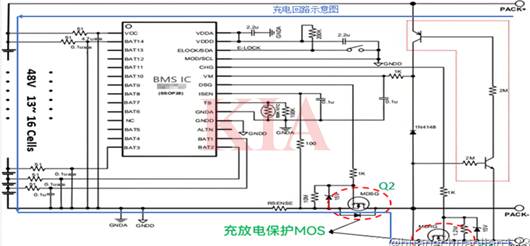

BMS节制板道理图
MOSFET在BMS中的宁静掩护
过电流掩护：预设电流跨越掩护阈值及延时时候，MOSFET关断，避免内部短路破坏负载，有用地避免过大电流破坏电池；
过充电掩护：充电电压高于上限时，MOSFETQ1断开充电回路；
过放电掩护：放电电压低于上限时，MOSFET Q2断开放电回路；
过温掩护：温度高于或低于一般规模时，MOSFET关断，制止充、放电。
MOSFET在BMS中的过流掩护
在过流掩护（短路掩护能够以为长短常大的电流掩护）进程中，因为全部环路的内阻比拟小（100mR摆布），以是短路电流会很是大，几百安培甚至几千安培。是以须要在极短的时候（100ms之内甚至更短）内封闭放电MOS管，电流会履历从大刹时变小，甚至为零的进程。
