阐发一个mos管和一个继电器节制直流机电的正反转，完成调速功效。

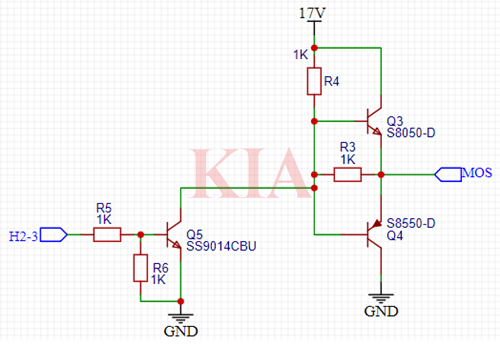

上图是一个mos管的驱动电路，首要是一个推挽电路，经由过程一个三极管节制推挽电路的输出。这个电路首要增添了驱动才能，还增强了导通和关断的效力，从而减小消耗。
推挽电路的一个特色便是同时只要一只三极管导通，别的一只三极管遏制。当节制旌旗灯号为高电日常平凡，推挽电路的输出旌旗灯号为低电平，输出旌旗灯号也为低电平，Q3遏制，Q4导通。
当节制旌旗灯号为低电日常平凡，Q5，Q4遏制，Q3导通。输出电平为在17V摆布。

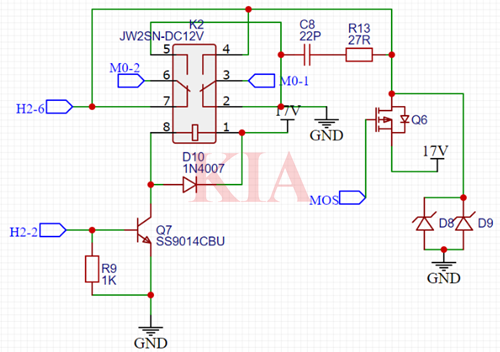

上图是一个继电器和一个mos管构成的电路，M0-1和M0-2是直流机电的两根输出线，对直流机电，要完成正反转只要要转变输出线的极性便能够完成。
当继电器不举措时，M0-2毗连mos管的漏极，M0-1接地，当mos管导通时，机电正转，经由过程PWM节制图一的mos管驱动路，便能够完成机电的动弹速率。
当继电器举措时，M0-2和M0-1的极性交换，当mos管导通时，机电反转。
mos管的节制间接决议了机电的正转、反转，速率节制。当mos管遏制时，机电遏制任务。机电遏制任务时，会发生一个反向电动势，刹时的高压能够致使MOS管破坏，
D8、D9为反向电动势供给一个回路，经由过程C8和R13构成的RC接收电路，将其接收，以保障MOS管不轻易被刹时的高压击穿。

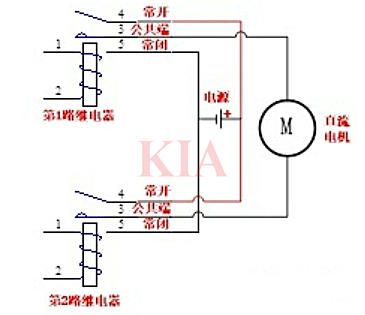

两个继电器节制机电的正反转：
机电正转：第一路继电器大众端与常开触点闭合，第二路继电器大众端与常开触点断开。
机电反转：第一路继电器大众端与常开触点断开，第二路继电器大众端与常开触点闭合。
机电停转：第一、二路继电器大众端与常开触点都断开。
