直流机电驱动电路事理,H桥电路-KIA MOS管
信息来历：本站 日期：2026-03-10
直流机电驱动电路的事理是经由过程节制电流标的目的和巨细来完成机电的正反转及调速。电路布局凡是接纳H桥电路，并连系PWM（脉宽调制）手艺完成高效节制。
H桥拓扑布局：由4个功率开关器件（如MOSFET或IGBT）构成“H”形电路，机电毗连在中间桥臂。
转向节制：经由过程切换对角开关的导通状况转变电流标的目的，从而节制机电正转或反转。
调速节制：利用PWM旌旗灯号调理开关导通时候（占空比），转变机电均匀电压，完成无级调速。
制动与滑行：可经由过程短接机电（能耗制动）或全关断（自在滑行）完成差别遏制体例。

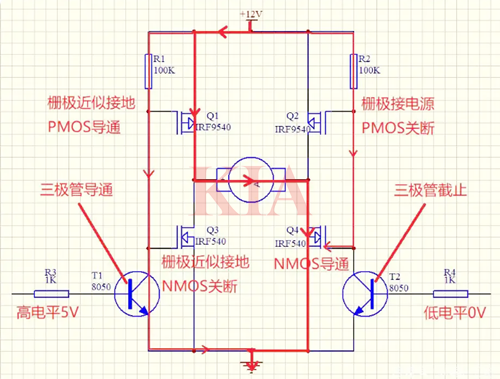

1.用PMOS跟NMOS做H桥节制直流机电的正反转电路：
左侧的三极管给高电平，右侧的三极管给低电平，那末左侧的三极管导通，两个MOS管的栅极就会被拉低接地，靠近于0V，此时PMOS导通，NMOS封闭。右侧的三极管给低电平停止不通，此时两个MOS管的栅极获得的是靠近于电源的电压，这时候PMOS封闭，NMOS导通，对角的两个MOS导通了，那末就有电流流过机电，机电就动弹起来了。

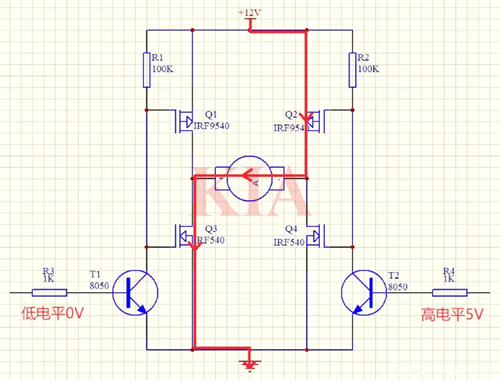

一样的事理，当左侧的三极管给低电平，右侧的三极管给高电平，那末机电就会反转了。

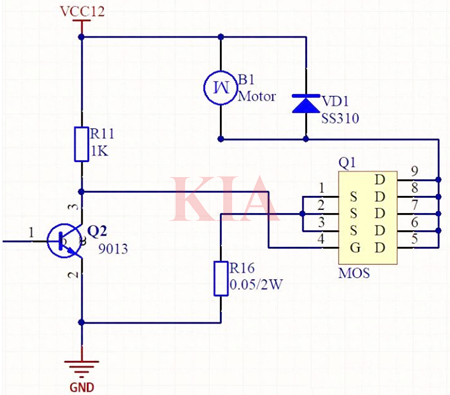

2.一个接纳PWM+MOS体例驱动直流机电的电路：
该电路接纳PWM驱动三极管，再经由过程MOS管驱动直流有刷机电。
