升压斩波电路图,任务道理详解-KIA MOS管
信息来历：本站 日期：2026-03-10
升压斩波电路是一种将输入直流电压晋升至更高直流输入电压的非断绝型DC-DC变更器。
升压斩波电路经由过程功率开关管（如MOSFET）、续流二极管、储能电感和输入滤波电容协同任务，操纵电感的储能与开释特征完成升压。
开关导通阶段（Ton）
开关管导通，输入电源对电感充电，电感贮存能量（电流线性回升）。
此时二极管反偏停止，输入电容向负载供电，坚持输入电压不变。
开关关断阶段（Toff）
开关管关断，电感开释能量，其感到电动势与输入电压串连叠加，经由过程二极管向输入电容和负载供电。
输入电压是以高于输入电压，完成升压。

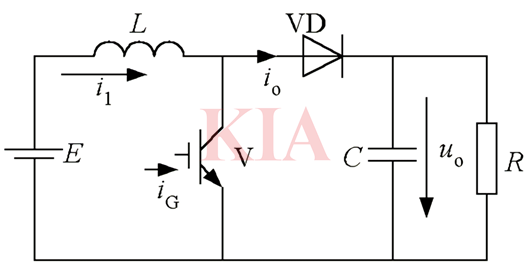

升压斩波电路任务道理：起首假定电路中电感L值很大，电容C值也很大。

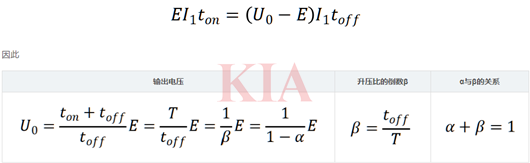

当可控开关V处于通态时，电源E向电感L充电，充电电流根基恒定为l1，同时电容C上的电压向负载R供电。因C值很大，根基坚持输入电压uo为恒值，记为Uo。设V处于通态的时候为ton，此阶段电感L上积储的能量为El1ton。当V处于断态时E和L配合向电容C充电并向负载R供给能量。设V处于断态的时候为toff，则在此时代电感L开释的能量为（Uo-E)l1toff。当电路任务于稳态时，一个周期T中电感L积储的能量与开释的能量相称，即:
由上式可知，变更器输入电压恒大于即是输入电压E，经由过程节制开关管的占空比α，可转变输入电压的巨细。
若是疏忽电路中的耗损，则由电源供给的能量仅由负载R耗损，即El1=Uolo.
