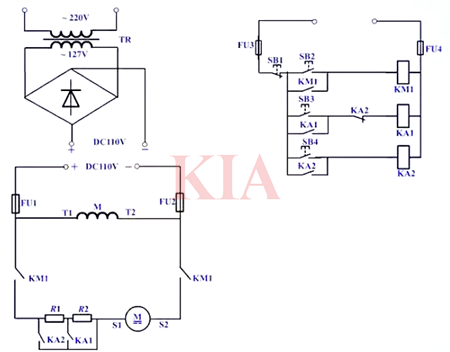

电路分为三局部，由于是直流机电以是要有整流电路，外加主电路和节制电路。主电路的电源是交换220伏的，节制线路的接入电源是380伏。最首要的三个电气原件，一个KM1和2个中间继电器，它们的线圈任务电压都是380伏。
电源是交换220伏，颠末变压器变为交换127伏，再颠末整流电路变为直流110伏。三个按钮开关节制三个速率，当按下SB2的时辰，打仗器KM1自锁，这时辰辰辰辰辰即是机电串了R1R2两个电阻，是最低速状况。
若是想增添速率，能够按下按钮开关SB3，这时辰辰辰辰辰继电器KA1会自锁。同时它的常开点会闭合，电流跳过R2间接毗连机电，完成了加快。
须要最疾速就按下按钮开关SB4,这时辰辰辰辰辰KA2自锁，同时它的常闭点断开使KA1断电，常开点闭合间接跳过R1电阻。

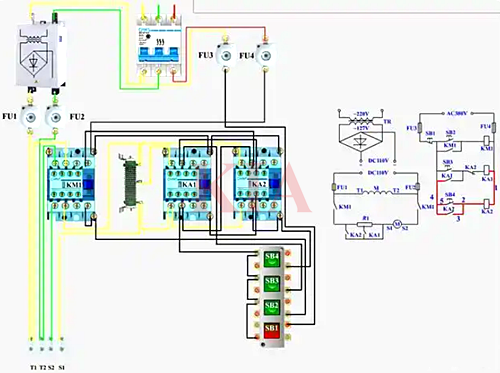

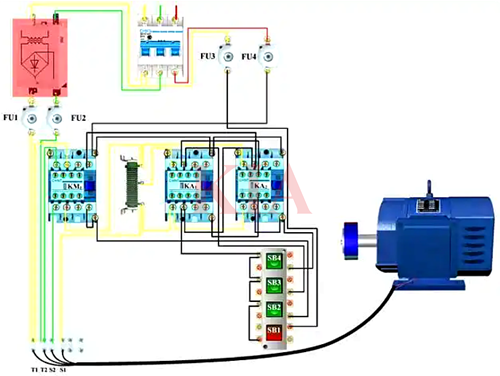

什物接线
打仗器的标记是KM,中间继电器的标记是KA,实在图中的KA1和KA2是2个中间继电器，固然也能够用打仗器取代，必须和KM1的线圈电压坚持分歧。
毛病排查
KM1和KA1和KA2都有自锁的状况，若是现实利用中哪一个元件不任务，就零丁查抄对应的自锁电路。
场效应管在直流机电中，便是高速电子开关，用来节制启停、调理转速、切换正反转，并供给电路掩护，是一切直流机电驱动计划的焦点功率器件。
以下是KIA半导体利用于直流机电、机电驱动等场景的优良型号参数：
KNP3306A
N沟道场效应管，60V/80A，Rds(on)=7mΩ，封装为TO-220，合用于机电驱动及大功率直流电源。
KNB2908B/KNP2908B
N沟道场效应管，80V/130A，低导通电阻，接纳TO-263、TO-220封装，用于大功率直流机电驱动。
KNB3308A/KNB3308B
N沟道场效应管，80V/80A，低导通电阻，封装为TO-263，合用于机电驱动、电动车节制器。
KNB2808A
N沟道场效应管，80V/150A，接纳TO-263封装，专为大电流机电节制、掩护板及大功率驱动场景设想。
场效应管在直流机电中的首要感化
电子开关，节制机电启停
取代继电器、机器开关，完成无触点、疾速、无火花通断。
寿命更长、乐音更低、呼应更快。
PWM调速，完成无级变速
经由过程高频疾速开关，调理均匀电压，完成机电转速节制。
效力远高于电阻调速，发烧小、省电。
组成H桥，完成机电正反转
4颗MOS组成H桥，经由过程差别组合导通，转变电流标的目的。
完成正转、反转、刹车、自在滑行。
完成过流、短路、防反接掩护
共同驱动芯片疾速关断，避免机电堵转、短路销毁电源。
可做电源防反接、防倒灌，掩护电池与节制器。
