n沟道mos管开关电路,道理图分享-KIA MOS管
信息来历：本站 日期：2025-07-02
n沟道mos管管的导通调理是G极与S极中间的电压差跨越阈值时，D极和S极导通。
在现实的利用中，将节制旌旗灯号接到G极，S极接在GND，从而到达节制n沟道mos管管的开和关的结果，在D极和S极导通后，导通电阻Rds(on)极小，普通是几十毫欧级，电流畅通后，构成的压降很小。

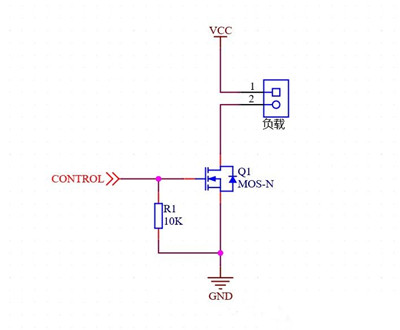

CONTROL为节制旌旗灯号，电平普通为3~12V。负载一端接电源正极，另外一端接NMOS的D（漏极）。
CONTROL电平为高时，Vgs>NMOS的Vgs导通阀值，MOS导通，负载任务。
CONTROL电平为低时，Vgs=0，MOS关断，负载停机。

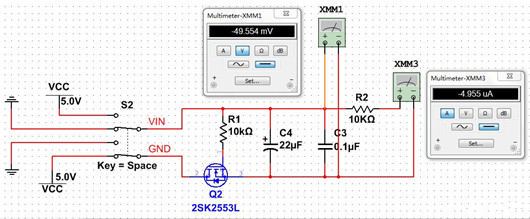

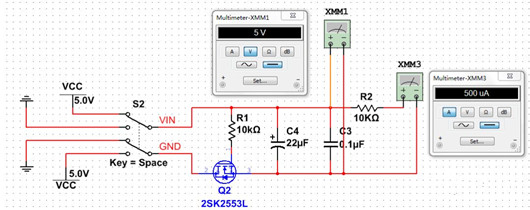

nmos管作为避免电路反接计划中，VCC=5V的电源加在10K阻性负载上，电压表、电流表别离丈量，记实值是5V、500uA；切换Key开关，摹拟电源反接时，测得记实值是-49.554mV、-4.955uA。
