单结晶体管(ujt)

单结晶体管是一种只要一个PN结作为发射极而有两个基极的三端半导体器件，又称基极二极管。

单结晶体管的布局

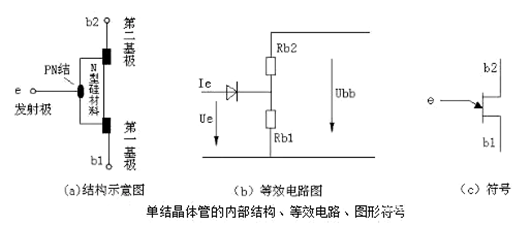

单结晶体管有三个电极，别离称为第一基极b1、第二基极b2、发射极e。单结晶体管固然有三个电极，但在布局上只要一个PN结，它是在一块高电阻率的N型硅基片一侧的两头，各引出一个电极，别离称第一基极b1和 第二基极b2。在硅片的别的一侧较接近b2处，用分散法掺入P型杂质，构成一个PN结，再引出一个电极，称发射极e。单结晶体管的外部布局、等效电路、图形标记如图所示。

存在于两个基极b1和b2之间的电阻是N型硅片自身的电阻，称为体电阻，由单结晶体管的等效电路可见，两基极间的电阻Rb1b2=Rb1+Rb2, 其体阻值普通在（5～10）KΩ之间。

国产单结晶体管的型号，首要有BT31、BT32、BT33等系列产物，此中B表现半导体器件，T表现特种晶体管，第三位数3表现三个电极，最初一名数表现功耗100mW、200mW、300mW等等。

单结晶体管的特征

单结晶体管的伏安特征，是指在单结晶体管的e、b1极之间加一个正电压Ue，在b2、b1极之间加一个正电压Ubb，其发射极电流Ie与发射极电压Ue的干系曲线。

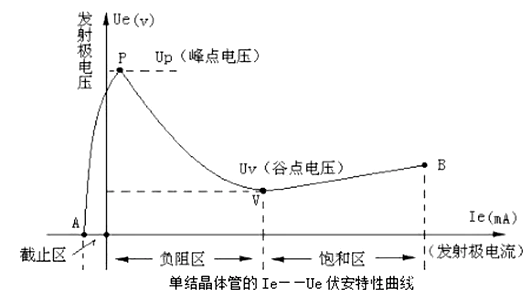

单结晶体管的Ie—Ue伏安特征曲线如图所示。

由单结晶体管的伏安特征曲线可见：

（1）当发射极所加的电压Ue＜Up(峰点电压，约6～8V)时，单结晶体管的Ie电流为很小的反向泄电电流，即曲线的AP段。此时，单结晶体管是处于停止状况的，其e、b1极之间的等效阻值很是大，e、b1极之间相称于一个断开的开关。

（2）当发射极所加的电压Ue超出Up峰点电压后，单结晶体管起头导通，跟着导通电流Ie的增添，其e极对地的电压Ue是不断降落的，即曲线的PV段。在曲线的PV段，其静态的电阻值是负值的，这一区间又叫负阻区。负阻区是一个过渡区，时候很短，跟着Ie电流的增添，电压Ue将很快到达谷点电压Uv。

（3）当Ie增添到谷点电压所对应的电流，即谷点电流Iv以后，Ue将随Ie的增添而增添，即曲线的VB段，其静态电阻是正值的，这一区间又称为饱和区。单结晶体管任务在饱和区时，其e、b1极之间的等效阻值很是小，e、b1极之间相称于一个闭合的开关。

综上所述，单结晶体管的e、b1极之间，相称于一个受发射极电压Ue节制的开关，故能够用来作振荡元件。

单结晶体管的首要参数

（1）基极间电阻Rbb(即Rb1+Rb2)。其界说为发射极开路时，基极b1、b2之间的电阻，普通为（5~10）KΩ，其数值随温度回升而增大，差别型号的管阻值有较大的差别。

（2）分压比η。η=Rb1/(Rb1+Rb2),由管子外部布局决议的常数，普通为0.3--0.85。

（3）eb1间反向电压Vcb1。在b2开路时，在额外反向电压Vcb2下，基极b1与发射极e之间的反向耐压。

（4）反向电流Ieo。在b1开路时，在额外反向电压Vcb2下，eb2间的反向电流。

（5）发射极饱和压降Veo。在最大发射极额外电流时，eb1间的压降。

（6）峰点电流Ip：单结晶体管刚起头导通时，发射极电压为峰点电压时的发射极电流。

单结晶体管极性的判定

1、表面判定法

从表面上看，引脚与外壳雷同的电极，普通是b1极；与凸耳相接近的电极普通为e极。

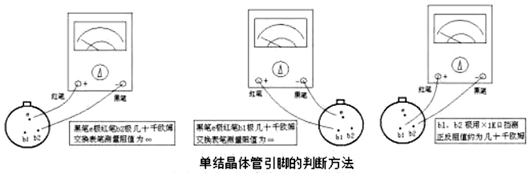

2、万用表判定法

1）发射极e的判定

单结晶体管，也叫双基极二极管，有e、b1、b2三个电极，其三个管脚的极性可用万用表的R×1K挡来停止判定。测肆意两个管脚的正向电阻和反向电阻，直到测得的正反向电阻都根基稳定时（普通约10KΩ～30 KΩ，差别型号的管阻值有差别），这两个管脚便是两个基极，剩下的别的一个管脚便是发射极e。

2）b1、b2电极的判定

在判定动身射极e的根本上，万用表量程置于R×1K挡，黑表笔发射极，红表笔别离接别的两个极，万用表两次均会导通，两次丈量中，电阻大的一次，红表笔接的便是单结晶体管的b1极。
