电压反应电路,道理图,任务道理阐发-KIA MOS管
信息来历：本站 日期：2025-04-11

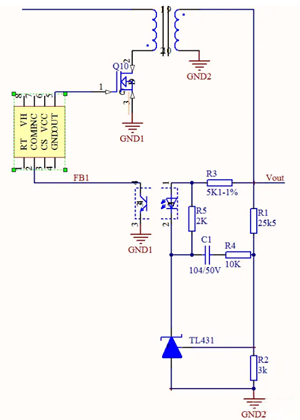

开关电源的稳压反应凡是都利用TL431和PC817，如输入电压请求不高，也能够或许利用稳压二极管和PC817，下面是典范利用图。
此处光耦首要起到两个感化：反应和断绝。
这里利用的光耦为线性光耦（通俗光电耦合器只能传输数字旌旗灯号，不合适传输摹拟旌旗灯号。线性光电耦合器是一种新型的光电断绝器件，能够或许传输持续变更的摹拟电压或电流旌旗灯号，如许跟着输入旌旗灯号的强弱变更会发生响应的光旌旗灯号，从而使光敏晶体管的导通水平也差别，输入的电压或电流也随之差别。
静态进程阐发：
Vo输入电压增大→TL431参考极电压增大→TL431阴极与阳极压降下降、电流增大→光耦低级电流增大→光耦次级电流增大→FB脚电压下降→电源办理芯片下降MOS管的占空比→Vo输入电压减小。反之亦然，如斯保证输入电压安稳。
参数挑选：
R1和R2设置装备摆设输入电压，取值太小，待机功耗过大，取值过大，没法知足TL431参考输入端电流请求，普通R1取值几K，R2取值在几K到几十K。
C1与R4串接于TL431节制端和输入端，用来压抑低频（100Hz）纹波和进步输入调剂率。
R5的感化是对TL431额定注入一个电流，防止TL431因注入电流太小而不能一般任务，现实上如恰当拔取电阻值R3，电阻R5能够或许省略。

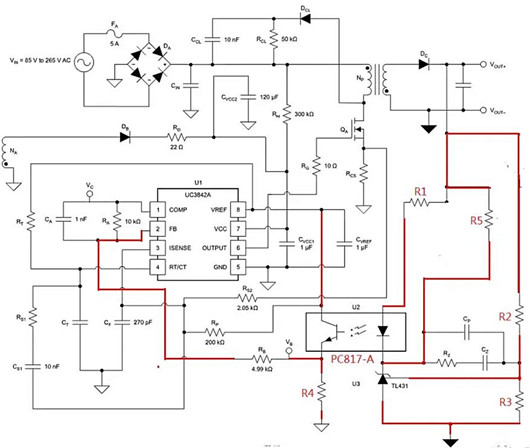

开关电源的电压反应电路，TL431共同光耦实例设想，全体电路以下：
影响电压反应的电子元器件已用白色标记标出，电路已利用白色线标出。

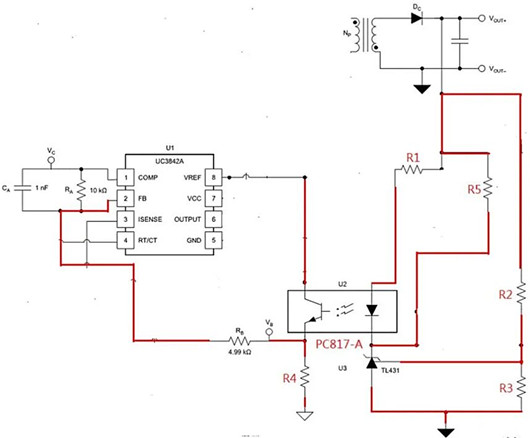

电压反应局部
在阐发电路前须要注重的关头点
1.光耦的输入端（二极管端）的电流增大会导致输入端导通水平增大（既流过的电流增大）。
2.光耦的输入和输入真个电流遵守比值（光耦的CTR）。
3.输入TL431的参考极REF的电压增大，K极到A极导通水平会增大。

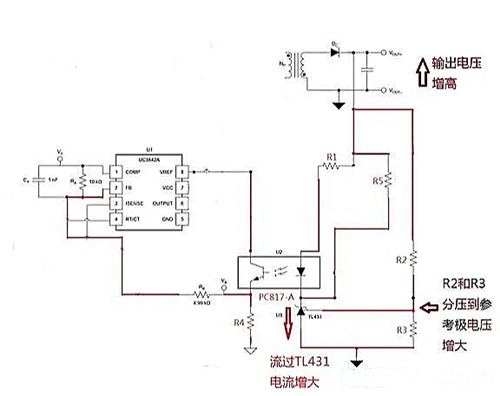

从下面的关头点里咱们晓得，只需参考极的电压下降，TL431的K极到A极的导通电流就会增大。
从电路图中能够或许看到，电阻R1和光耦PC817的输入端串连后和R5并联，再和TL431串连。

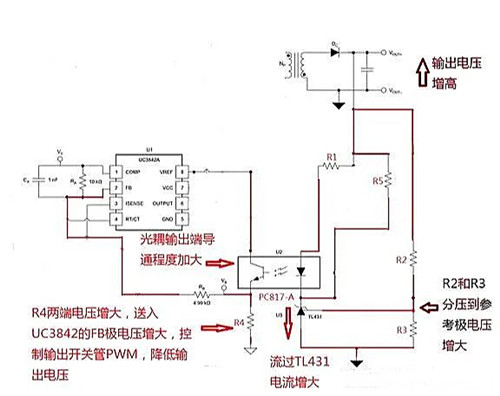

TL431的导通电流增大，光耦输入端电流也会增大，输入端电流增大，R4电压增大，PWM占空比下降。
光耦导通水平增大
反之输入电压低于设定电压，光耦导通水平下降，UC3842就会进步PWM占空比。
