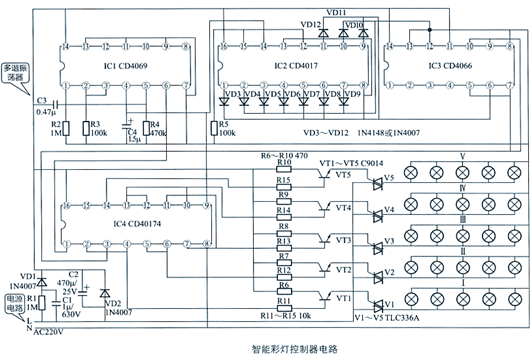

这款节制器能够或许逐行递增点亮五路彩灯，并在燃烧时逐行递加，从而缔造出平面上色采活动的灿艳场景。其电路设想如图所示，首要包罗非门IC1（CCD4069）、计数/时序分派电路IC2（CCD4017）、摹拟电子开关IC3（CCD4066）和D触发器IC4（CCD40174）等关头组件。
CD4069中的非门Fl、F2与外接电阻R2、R3和电容C4配合组成了一个多谐振荡器，它能够或许发生约莫3Hz的脉冲方波。这些脉冲方波被供给给CD4017作为计数的脉冲，同时也为CD40174供给移位脉冲。此中，电阻R3和电容C4是振荡频次的设定元件，经由过程转变它们的参数，能够调剂振荡旌旗灯号的频次，进而节制彩灯色采的活动速率，完成差别的视觉结果。另外，CD4069中的非门F3还充任了CD40174复位旌旗灯号的倒相器。

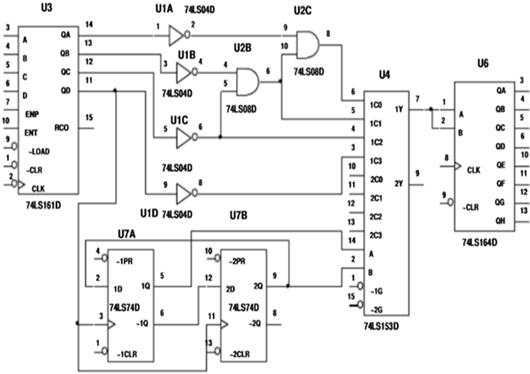

由两个555组成两个时钟电路，由模十六计数器和组合逻辑门组成四种码发生电路，由双D触发器和数据挑选器组成开关电路，由移位寄放器和八个彩灯组成输入电路，一个时钟节制模十六计数器和移位寄放器，另外一个时钟节制双D触发器。

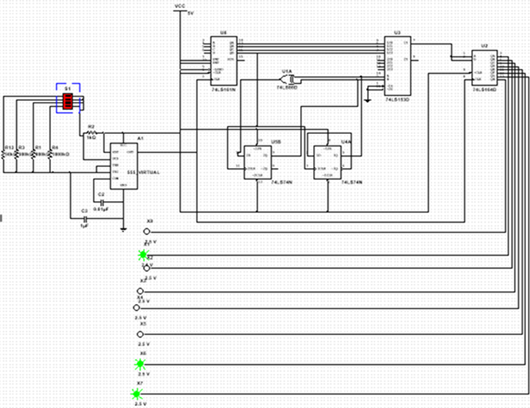

将各单位电路构造起来就获得了体系电路图，本电路图设想简略、布局清楚，可分为四种码发生电路、开关电路、输入电路和时钟电路这四个模块。四种码发生电路由模十六计数器和组合逻辑门组成，开关电路由双D触发器和数据挑选器组成，输入电路由移位寄放器和彩灯组成，时钟电路由两个555组成。经由过程转变多谐振荡器的电阻可转变彩灯活动的速率和各花腔延续的时候，完成了彩灯花腔的静态变更，加强了节制器的矫捷性。用模十六计数器74LS161的输入真个最高位Q作为双D触发器的时钟，能够罕用一个555按时器。计数器每计八个数，Q由低电平变为高电平，双D触发D器的状况转变，四选一数据挑选器74LS153挑选下一种码输入，彩灯变为另外一莳花腔，今后四莳花腔轮回转变。
