触摸开关电路图,任务道理详解-KIA MOS管
信息来历：本站 日期：2025-03-06

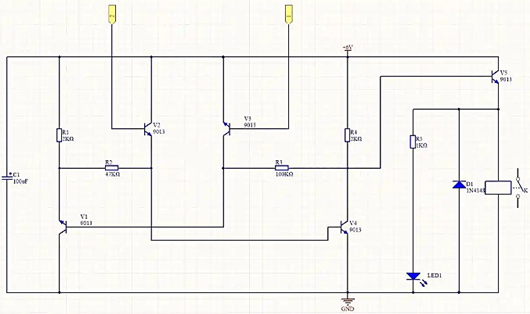

电路首要是由触发节制器电路和节制履行电路两局部组成。V1、V2、V3、V4和R1、R2、R3、R4等组成触摸节制电路。
当用手涉及电极“1”时，人体的感到旌旗灯号颠末V3缩小后，使V1导通，V1集电极为低电平，V4的基极也为低电平，故V4遏制，其集电极为高电平，V5的基极也为高电平，故V5导通，继电器K吸合，常开触点闭合，同时并接在继电器K线圈两头上的LED1也被点亮，唆使开关处于吸合状况。
当用手涉及电极“2”时，人体的感到旌旗灯号颠末V2缩小，使V4导通，V4集电极为低电平，故V5的基极也为低电平，V5将处于遏制状况，继电器K线圈将失电，常开触点将处于断开状况，LED1也将燃烧，唆使开关处于断开状况。

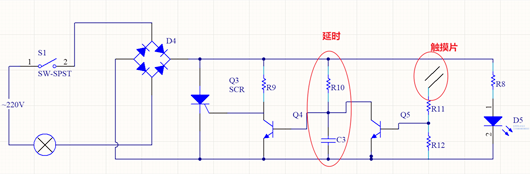

典范触摸式延时开关电路道理图：
图中左侧的开关S1是一个物理开关，一般是处于闭合状况，之以是装如许一个物理开关便是以防万一产生突发环境可实时堵截交换电。桥式整流电路D4是将220V交换电改变为直流电，为后级电路供给直流任务电源。单向晶闸管Q3是首要节制元件，来节制左侧灯胆的开与关。三极管Q4，电容C3，三极管Q5，触摸片，电阻R11,R12等组成了触摸延时电路，去节制单向晶闸管Q3的导通与遏制，进而节制照明灯的开与关。
上图的开关节制电路最大的特色便是用一个可触摸金属片去代替传统的机器式开关。当咱们不触摸金属片刻，三极管Q5的状况为遏制状况，电容C3经由过程电阻R10坚持满电状况，此时电经由过程三极管Q4的基极与发射极驱动三极管Q4翻开，将单向晶闸管Q3的触发电压拉到GND，是以单向晶闸管Q3处于遏制状况，左侧的照明灯也不会被点亮。
当咱们去触摸金属片刻，人体的感到电压经由过程宁静的断绝电阻R11加到三极管Q5的基极，驱动三极管Q5翻开，三极管Q5翻开今后，集电极和发射极会处于短路状况，这时候满电电容C3外面的电会被敏捷放掉，进而三极管Q4的基极电压也会被拉到0V，致使三极管Q4因为不驱动而遏制，此时三极管Q4的集电极电压会被R9拉到高压，是以单向晶闸管Q3的节制极也会被拉到高压，Q3触发电压导通，进而左侧的照明灯会被点亮。
当咱们遏制触摸金属片今后，三极管Q5就会因为不驱动而规复为遏制状况，桥式整流电路D4经由过程电阻R10向电容C3充电，当充到电容上的电压跨越三极管Q4的导通电压今后，三极管Q4导通，将单向晶闸管Q3的节制极拉低促使Q3遏制。进而使左侧照明灯燃烧。
电容C3的充电时候便是延时时候，可按照需要调剂。发光二极管D5是一个电路唆使灯，便利展现触摸开关详细地位。
