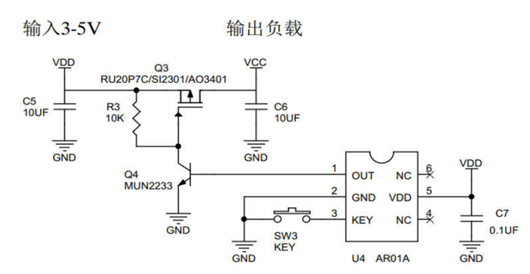

3-5V开关机参考电路：

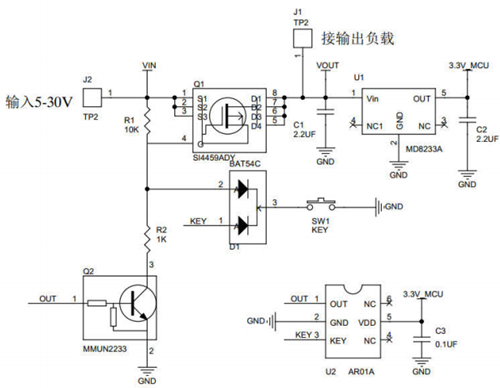

5-30V开关机参考电路：

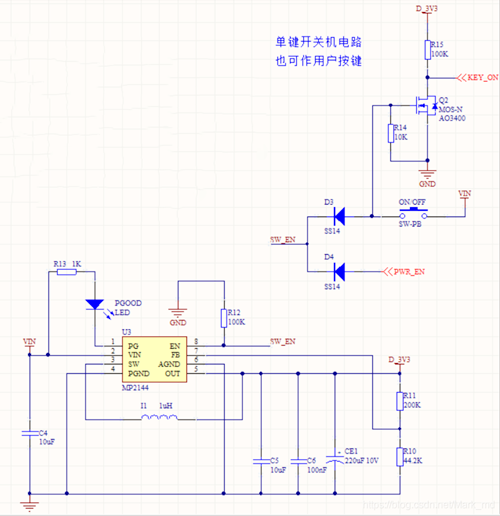

想要完成长按开机、长按关机、轻触开关锁屏等功效，电路须要利用：
1）带有EN使能引脚的电源芯片，如图中的MP2144，用于将VIN降压到3.3V，给单片机及全部体系供电。
2)单片机的两个I/O,KEY_ON与PWR_EN。此中KEY_ON设置装备摆设为输入引脚，PWR_EN设置装备摆设为推挽输入。
3）两个二极管D3、D4，其感化相称于或门，只需有一端输入为高电平，SWEN城市为高电平，反之就会被R12将输入拉低。而只需SW_EN为高电平，MP2144就会为体系延续供电。
4)MOS管Q2，用于将按键电平VIN，转换为单片机的电压轨3.3V，避免VIN销毁单片机的I/O。单片机读取KEY_ON引脚的电平，便能够获得按键状况。Q2能够用三极管取代，但三极管的关断泄电流要比MOS高很多很多，会使待机功耗增添。（VIN为电池电源，当SW-PB按下后，D3导通，SW_EN电平为高，MP2144任务，会输入3.3V电源给单片机供电，使体系任务。）
按键开机进程：
1.方才上电时，MP2144的EN为低电平，不会有电源输入，体系处于关机状况。此时电路回路中唯一MP2144的关断电流，为0.1uA，有用掩护电池电量。
2.VIN为电池电源，当SW-PB按下后，D3导通，SW_EN电平为高，MP2144任务。MP2144会输入3.3V电源给单片机供电，使体系任务。
3.单片机上电后，法式将KEY_ON引脚设置为输入，PWR_EN设置为初始状况为0的推挽输入。延续检测KEY_ON引脚电平。因为用户那时的手还在按着开关，SW-PB的状况为按下，因而Q2导通，KEY_ON被拉低为低电平。
4.若是检测到KEY_ON为低电平的时候不跨越XS，因为PWR_EN的输入为0，当按键松开的刹时，SW_EN就会变为低电平，全部体系当即掉电，仅坚持着MP2144的0.1uA的关断电流。
5.若是检测到KEY_ON引脚延续xS时候均为低电平，且此时体系状况为关机，则判定用户正在履行长按开机举措。单片机遇履行开机进程：将PWR_EN设置输入高电平，体系延续供电，以后单片机正式初始化其余外设并运转体系。开机进程终了。
两个二极管D3、D4的感化相称于或门，只需有一端输入为高电平，SW_EN城市为高电平。而只需SW_EN为高电平，MP2144就会为体系延续供电。（MCU节制PWR_EN输入高电平，SW_EN就会为高电平，MP2144就会一向给单片机供电。即便松开按键，全部体系照旧能够坚持一般供电。除非单片机自动将PWR_EN引脚设置为低电平，体系才会掉电。且体系一旦掉电，关电机流仅为MP2144的关断电流-0.1uA。想要体系从头上电，只要长按开机按键这一种体例。）
