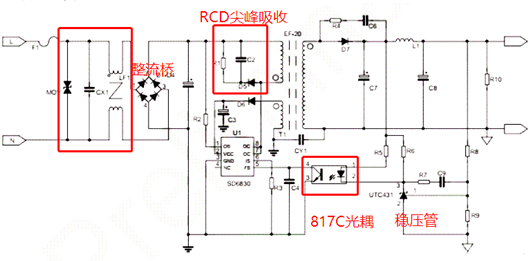

典范的反激式开关电源：
RCD尖峰接收电路道理
MOS管耐压值无限，若是不限定尖峰电压，很轻易把MOS管击穿破坏。RCD现实上便是电阻R、电容C、二极管D连在一路的缩写。
电路中的感化：
1.把尖峰电压节制在MOS管击穿电压之内；
2.同时不能过分消耗标的目的感到电动势的能量，还须要靠这个电动势做功；
3.拔取适合的RC值。
电路阐发：
MOS管导通，变压器正激时，二极管D反向停止。
MOS管停止，变压器反向感到电压发生时，二极管D导通，尖峰电压给电容C充电，从而拉低了尖峰电压峰值。
当尖峰电压曩昔后，电容又经由过程电阻放电，电容又能够期待下次尖峰电压的到来。

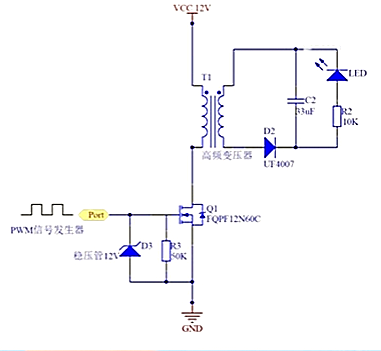

如图所示，用12V直流电给变压器低级绕组供电，MOS管Q1节制低级绕组的通断。稳压管D3和R3用于掩护MOS管（收支端有大电压时，稳压管发生齐纳击穿，将能量疾速通报到GND，从而掩护MOS管不被击穿）。变压器次级绕组经由过程D2停止半波整流后，再颠末C2滤波。R2和LED作为输入负载，唆使任务状况。
在不加RCD尖峰接收电路时，MOS管停止时，变压器发生反向电动势，反向电压到达-100.6V。

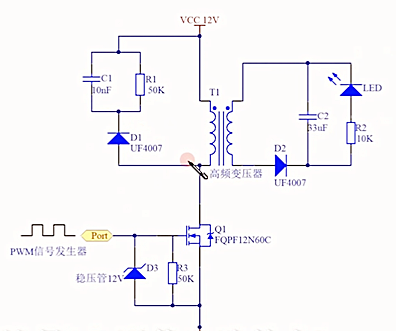

当接入RCD尖峰接收电路后，反向电动势峰值只要-76V。
