碳化硅（SiC）是用石英砂、煤油焦（或煤焦）、木屑为质料经由进程电阻炉低温冶炼而成。碳化硅在大天然也存在罕有的矿物，莫桑石。 碳化硅又称碳硅石。在今世C、N、B等非氧化物高手艺耐火质猜中，碳化硅为操纵最普遍、最经济的一种。能够称为金钢砂或耐火砂。
碳化硅因为化学机能不变、导热系数高、热收缩系数小、耐磨机能好，除作磨料用外，另有良多其余用处，比方：以出格工艺把碳化硅粉末涂布于水轮机叶轮或汽缸体的内壁，可前进其耐磨性而耽误操纵寿命1～2倍；用以制成的高等耐火资料，耐热震、体积小、分量轻而强度高，节能结果好。低等第碳化硅（含SiC约85%）是极好的脱氧剂，用它可加快炼钢速率，并便于节制化学成份，前进钢的品德。另外，碳化硅还大批用于建造电热元件硅碳棒。
碳化硅的硬度很大,莫氏硬度为9.5级，仅次于天下上最硬的金刚石（10级），具备杰出的导热机能，是一种半导体，低温时能抗氧化。
1905年 第一次在陨石中发明碳化硅
1907年 第一只碳化硅晶体发光二极管降生
1955年 实际和手艺上严重冲破，LELY提出成长高品德碳化观点，今后将SiC作为首要的电子资料
1958年 在波士顿召开第一次天下碳化硅集会停止学术交换
1978年 六、七十年月碳化硅首要由前苏联停止研讨。到1978年初次接纳“LELY改良手艺”的晶粒提纯成长体例
1987年～至今以CREE的研讨功效成立碳化硅出产线，供给商起头供给商品化的碳化硅基。
2001年德国Infineon公司推出SiC二极管产物，美国Cree和意法半导体等厂商也紧随厥后推出了SiC二极管产物。在日本，罗姆、新日本无线及瑞萨电子等投产了SiC二极管。
2013年9月29日，碳化硅半导体国际学会“ICSCRM 2013”召开，24个国度的半导体企业、科研院校等136家单位预会，人数到达794人次，为积年来之最。国际着名的半导体器件厂商，如科锐、KIA可易亚、英飞凌、飞兆等在集会上均展现出了最新量产化的碳化硅器件。
硅IGBT在普通环境下只能任务在20kHz以下的频次。因为遭到资料的限定，高压高频的硅器件没法完成。碳化硅MOSFET不只合适于从600V到10kV的普遍电压范围，同时具备单极型器件的出色开关机能。比拟于硅IGBT，碳化硅MOSFET在开关电路中不存在电流拖尾的环境具备更低的开关消耗和更高的任务频次。
20kHz的碳化硅MOSFET模块的消耗能够比3kHz的硅IGBT模块低一半， 50A的碳化硅模块就能够替代150A的硅模块。显现了碳化硅MOSFET在任务频次和效力上的庞大上风。
碳化硅MOSFET寄生体二极管具备极小的反向规复时辰trr和反向规复电荷Qrr。如图所示，统一额外电流900V的器件，碳化硅MOSFET 寄生二极管反向电荷只要划一电压规格硅基MOSFET的5%。对桥式电路来讲（出格当LLC变更器任务在高于谐振频次的时辰），这个方针很是关头，它能够减小死区时辰和体二极管的反向规复带来的消耗和乐音，便于前进开关任务频次。
碳化硅MOSFET模块在光伏、风电、电动汽车及轨道交通等中高功率电力体系操纵上具备庞大的上风。碳化硅器件的高压高频和高效力的上风，能够冲破现有电动汽车机电设想上因器件机能而遭到的限定，这是今朝国际外电动汽车机电范畴研发的重点。如电装和丰田协作开辟的夹杂电动汽车（HEV）、纯电动汽车（EV）内功率节制单位（PCU），操纵碳化硅MOSFET模块，体积比减小到1/5。三菱开辟的EV马达驱动体系，操纵SiC MOSFET模块，功率驱动模块集成到了机电内，完成了一体化和小型化方针。估计在2018年-2020年碳化硅MOSFET模块将普遍操纵在国际外的电动汽车上。
（一）在冶金产业上的操纵
(1)炼铁。在炼铁高炉的炉缸、炉腹、炉腰及风口区操纵碳化硅砖、氮化硅连系碳化硅砖或石墨碳化硅砖。在高炉风口上操纵氮化硅连系的碳化硅套砖。在鱼雷罐和混铁炉的炉衬上，和铁沟料、出铁口用的炮泥中操纵含碳化硅的Al2O3-SiC-C复合砖和不定形资料。
(2)炼钢。在炼钢方面，用碳化硅制成钢水测温套管，用含碳化硅的不烧砖做盛钢桶内衬,在连铸用长水口砖和全体塞棒上操纵含碳化硅质的Al2O3-SiC-C砖。
(3)轧钢。在轧钢加热炉上用刚玉碳化硅滑轨砖、非金属陶瓷换热器，在铁鱗复原炉上用碳化硅质马弗罩等。
（二）在有色金属产业中的操纵
(1)炼铜。在炼铜方面，在电解铜融化竖炉的烧嘴区等易损部位操纵碳化硅砖。
(2)炼铝。在炼铝方面，炼铝反射炉内衬、炉底、液面下侧墙用碳化硅砖或氮化硅、赛隆连系的碳化硅砖。炼铝的电解槽、流铝槽、出铝口、铸铝模都操纵碳化硅砖。
(3)炼锌。在炼锌方面，炼锌竖罐蒸馏炉、冷凝器及转子等热工装备操纵碳化硅炉衬。电热蒸馏炉、电极孔、锌蒸气轮回管及通道，冷凝器及转子等部位也操纵碳化硅砖。锌精馏炉的塔盘也操纵碳化硅成品。
(4)炼镁炉。炼镁炉的炉衬、有色金属冶炼用的坩埚，操纵碳化硅质耐火资料。
（三）在建材产业上的操纵
(1)在陶瓷方面，用于出产日用陶瓷、修建陶瓷、美术陶瓷、电子陶瓷等的地道窑、梭式窑、罩式窑、倒焰窑等各类窑炉的碳化硅棚板、程度支柱、匣钵等。在隔焰窑上用碳化硅板做隔焰板、炉底等。在电炉上可做电炉衬套和马弗套。
(2)在水泥反转展转窑上，耐磨碳化硅砖用做卸料口炉衬砖。
(3)在玻璃产业上，用碳化硅砖砌筑罐式窑和槽式窑蓄热室的低温部位，玻璃退火炉和高压汽锅，和渣滓熄灭炉熄灭室的内衬。
（四）在煤油化工方面的操纵
以硫酸分化食盐制作HCl和Na2S04时用碳化硅资料制作马弗套、制作硫酸用碳化硅雾化喷嘴、溢流槽。用氮化硅连系碳化硅资料制作即送泵整机、在催裂扮装置用碳化硅做低温蒸气喷嘴，在纸浆出产中做分手亚硫酸盐蒸压釜内衬。用碳化硅成品做煤油化工和热电厂各类汽锅的旋风除尘器的内衬。
（五）在机器产业上的操纵
(1)做磨料、磨具。
(2)在气体渗碳炉上做加热辐射管。
(3)用碳化硅制作各类低温炉管、热电偶管、远红外反射板。
(4)操纵碳化硅资料的杰出导机电能，能够制成非金属电热元件。
贸易远景
近几年来，贸易化历程获得了庞大的前进。除缔造有益于供给商和用户的合作款式以外，有多家 SiC MOSFET 供给商能够知足对第二供给商的耽忧。如前所述，鉴于器件的冗长演进进程，多家 SiC MOSFET 供给商具有充足靠得住的器件的现实是一次庞大的前进。经允许转自 Yole Développement 的《2016 功率 SiC》报告的图 5，显现出停止 2016 年 7 月各供给商的 SiC MOSFET 勾当。Wolfspeed、ROHM、ST Microelectronics 和 Microsemi 均推出了市售的零部件；
多晶片功率模块也是 SiC 范畴客户和供给商之间的一个热点话题。图 6，一样转自 Yole’sDéveloppement 2016 年的报告，显现了 SiC 模块开辟勾当的状态。咱们信任，对分手封装的 SiC MOSFET 依然存在大批的机遇，因为节制和功率电路的最好规划理论能够很轻易地将分手处理计划的合用性扩大到几十千瓦。更高的功率程度和简化体系设想的念头将鞭策 SiC 模块的开辟任务，可是从封装、节制电路和四周的功率组件中优化寄生电感的首要性不能被强调。
当谈到 SiC MOSFET 贸易远景时最初一点不可躲避的题目是价钱。咱们对价钱腐蚀的观点是有益的，首要是咱们的体例的两个方面：起首，咱们的器件是在一个汽车级的硅 CMOS 工场中制作的；其次，这类工艺接纳的是 150 毫米晶圆。能够简略地说，操纵现有的硅 CMOS 工场的焦点上风是缺少本钱收入和优化运营用度（这二者城市被通报到终究客户）。另外，接纳 150 毫米晶圆停止制作产出的器件要比 100 毫米晶圆多出两倍，这大大影响了每一个模具的本钱。按照在 Digi-Key 公司停止的一项市售 SiC MOSFET 查询拜访，图 7 中给出了一些对价钱的预示。比方，自从六年前在 Digi-Key 公司的初次通知布告，TO-247 封装的 1200V、80 mΩ器件的价钱降落了跨越百分之八十，即便 SiC MOSFET 依然比近似的硅 IGBT 贵两到三倍。在明天的价钱程度上，比拟较硅 IGBT，设想职员已看到了操纵 SiC MOSFET 所带来的庞大的体系层面的价钱效益，并且咱们估计，跟着 150 毫米晶圆的范围经济构成，SiC MOSFET 的价钱将会持续降落。

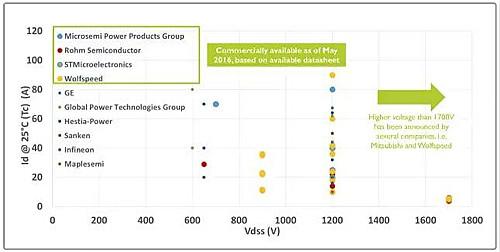

图 1：差别供给商的 SiC MOSFET 开辟勾当的状态

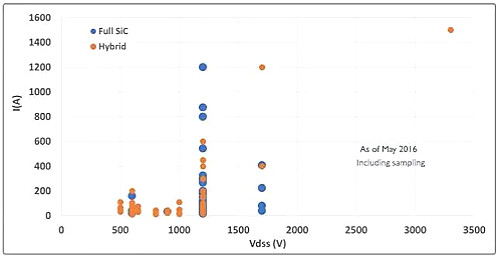

图 2：SiC 功率模块开辟勾当的状态【13，经允许转载】。蓝色圆圈表现只要 SiC 器件的模块，而橙色圆圈表现操纵硅晶体管和 SiC 二极管的模块。

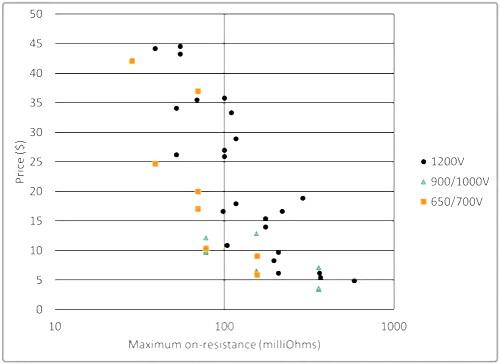

图 3：在 Digi-Key 公司【www.digikey.com】看到的对市售 SiC MOSFET 的价钱查询拜访。
论断
上个世纪 80 年月，硅IGBT 对电力电子行业发生了庞大的主动影响，从当时起，它一向是这个行业的主力。下一项反动性的手艺将是 SiC MOSFET。SiC MOSFET 明天的成长状态指出了首要的贸易妨碍（包含价钱、靠得住性、耐用性和供给商的多样化）的处理计划。虽然价钱溢价跨越硅 IGBT，但因为本钱对消的体系层面效益，SiC MOSFET 已获得了胜利；跟着资料本钱的降落，这类手艺的市场份额在将来几年将大幅增添。颠末 40 多年的开辟任务，SiCMOSFET 终究仿佛做好了普遍的贸易胜利的筹办，并在绿色动力活动中阐扬出首要的脚色。
