电子产物中，罕见的三端稳压集成电路有正电压输入的78 &TImes;&TImes; 系列和负电压输入的79&TImes;&TImes;系列。望文生义，三端IC是指这类稳压用的集成电路，只要三条引脚输入，别离是输入端、接地端和输入端。它的模样像是通俗的三极管，TO- 220 的规范封装，也有9013模样的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的核心元件少少，电路外部还有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输入电压，如7806表现输入电压为正6V，7909表现输入电压为负9V。
由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳。
7805是咱们最经常使用到的稳压芯片了，他的利用便利，用很简略的电路便可以输入一个直流稳压电源，他的输入电压恰好为5v，恰好是51系列单片机运转所需的电压，他有良多的系列如ka7805，ads7805，cw7805等，机能有细小的不同，用的最多的仍是lm7805，上面我简略的先容一下他的3个引脚和用它来组成的稳压电路。
此中1接整流器输入的+电压，2为大众地（也便是负极），3便是咱们须要的正5V输入电压了，上面先容一个简略的7805电路。

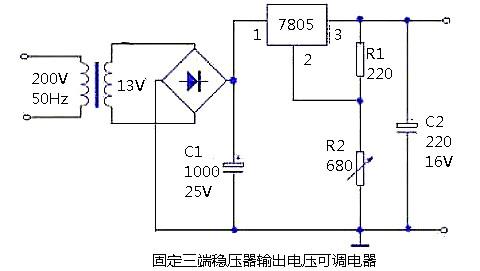

上图中，变压器、整流桥将220V交换变更成13V直流。R1用220Ω，R2用680Ω的这个是用来调理输入电压的。输入电压公式Uo≈Uxx（1+R2/R1），此稳压电路可在5～12V稳压规模内完成输入电压持续可调理。此三端集成稳压集成电路lm7805最大输入电压为35V，输入输入差需坚持2V以上，如许该电路中由于稳压器的直流输入电压是正14V，故该稳压电路的最大输入电压为正12V。此电路的精度普通可达到0.04以上，用lm7805就可以知足普通须要了。

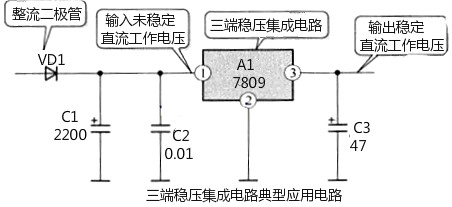

下图所示是三端稳压集成电路典范利用电路。A1是三端稳压集成电路，它接在整流、滤波电路以后，输入A1的是未不变的直流任务电压，输入的是颠末不变的直流任务电压。
1、脚是集成电路的直流电压输入引脚，从整流、滤波电路输入的未不变直流电压从这一引脚输入到A1内电路中。
2、脚是接地引脚，在典范利用电路中接地，若是须要停止直流输入电压的调剂时，该引脚不间接接地。
3、脚是不变直流电压输入引脚，其输入的直流电压加到负载电路中。
三、电路中各电子元器件的感化
1、电路中的C1为滤波电容，其容量比拟大。
2、C2是高频滤波电容，用来降服C1的感抗特征。
3、C3是三端集成稳压电路输入端滤波电容，普通容量较小。
