KNP6140S/KNF6140S 400V 11A 0.53Ω低内阻 可替换SPA11N40

信息来历:本站 日期:2026-05-25

分享到:

KNP6140S/KNF6140S 400V 11A MOSFET 0.53Ω低内阻 可替换SPA11N40

0.53Ω低内阻|15.7nC低栅荷|365mJ高雪崩|TO-220/TO-220F双封装

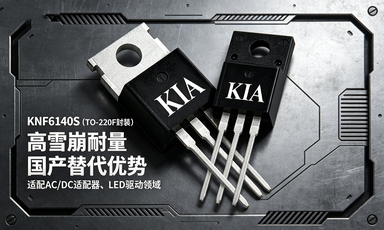

KNP6140S/KNF6140S

KNP6140S / KNF6140S (6140S) N沟道MOSFET 规格参数

品牌:KIA(KMOS Semiconductor) | 封装:KNP6140S=TO-220;KNF6140S=TO-220F | 范例:N-Channel MOSFET

一、产物描写

KNX6140S为N沟道加强型硅栅功率MOSFET,专为高压、高速开关利用设想,如开关稳压器、转换器、电磁阀、机电驱动器、继电器驱动器等场景。

二、产物特征

名目 参数申明
RDS(ON) 0.53Ω(typ.) @ VGS=10V, ID=5A
电流/电压 11A, 400V N沟道MOSFET
栅极电荷 低栅极电荷,典范值15.7nC
开关特征 疾速开关、改良的dv/dt才能
靠得住性 100%雪崩测试,高抗打击性


KNP6140S/KNF6140S 400V 11A N沟道MOSFET
TO-220/TO-220F封装|低内阻|疾速开关|高雪崩才能

产物先容 & 产物先容

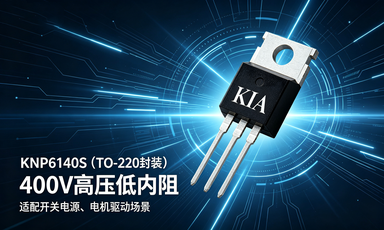

KNP6140S/KNF6140S

KNP6140S/KNF6140S是高压加强型N沟道MOSFET,接纳进步前辈立体工艺。
产物具有400V耐压、11A大电流、0.53Ω超低内阻,开关速率快。
内置快规复二极管,100%经由过程雪崩测试,不变性强、寿命更长。
普遍用于开关电源、适配器、机电驱动、电磁阀节制等高压场景。
可间接PIN-PIN替换同规格国际/国产型号,无需改板,性价比更高。
焦点上风
上风名目 产物特色
高压耐压 400V漏源击穿电压,高压场景更宁静
超低内阻 0.53Ω典范导通电阻,发烧更低
疾速开关 低栅极电荷,开关消耗小、效力高
高靠得住性 365mJ雪崩能量,抗打击、防炸管
双封装可选 TO-220/TO-220F,知足绝缘/非绝缘需要
全系列间接平替(可PIN-PIN替换)
品牌 竞品型号 封装 规格
Infineon英飞凌 SPA11N40、FQP11N40 TO-220/F 400V 11A
ON安森美 NTD4960、NTGD11N40 TO-220/F 400V 11A
ST意法 STP11N40、STP11NM40 TO-220/F 400V 11A
VISHAY威世 SIHP11N40、SUP11N40 TO-220 400V 11A
新洁能 NCE40H11、NCE11N40 TO-220/F 400V 11A
扬杰科技 YJQ11N40、40N11 TO-220/F 400V 11A
士兰微 SVF11N40、SVF11N40F TO-220/F 400V 11A
华润微 CR11N40、CRS11N40 TO-220/F 400V 11A
型号与封装
型号 封装 范例
KNP6140S TO-220 N沟道MOSFET
KNF6140S TO-220F N沟道MOSFET
相对最大额外值(Tc=25℃)
参数 标记 TO-220 TO-220F 单元
漏源电压 VDSS 400 400 V
栅源电压 VGS ±30 ±30 V
持续漏极电流 ID 11 11 A
脉冲漏极电流 IDM 44 44 A
单脉冲雪崩能量 EAS 365 365 mJ
耗散功率 PD 194.5 40.2 W
任务温度 TJ -55~150 -55~150
焦点电气参数(TJ=25℃)
参数 标记 测试前提 数值 单元
漏源击穿电压 BVDS VGS=0V 400(min) V
栅极阈值电压 VGS(th) ID=250μA 2.0~4.0 V
导通电阻 RDS(ON) VGS=10V,ID=5A 0.53(typ) Ω
输入电容 Ciss VDS=25V 980 pF
总栅极电荷 Qg VDS=320V 15.7 nC
体二极管电压 VSD IS=11A ≤1.4 V
典范利用处景
开关电源 & AC/DC适配器
机电驱动与电磁阀节制
产业节制与电源模块
LED驱动 & 照明电源
充电器与高压开关装备
注:产物可完整替换上表竞品,机能优良、供货不变、价钱上风较着。


三、引脚界说(TO-220 / TO-220F封装)

引脚号 功效界说
1 Gate(栅极)
2 Drain(漏极)
3 Source(源极)

四、型号与包装信息

型号 封装 品牌
KNP6140S TO-220 KIA
KNF6140S TO-220F KIA

五、相对最大额外值(Tc=25℃)

参数称号 标记 TO-220 TO-220F 单元
漏源电压 VDSS 400 400 V
栅源电压 VGS ±30 ±30 V
持续漏极电流(Tc=25℃) ID 11 11 A
持续漏极电流(Tc=100℃) ID 6.6 6.6 A
脉冲漏极电流 IDM 44 44 A
反复雪崩能量 EAR 19.50 19.50 mJ
单脉冲雪崩能量 EAS 365 365 mJ
雪崩电流 IAR 11 11 A
二极管规复峰值dv/dt dv/dt 4.5 4.5 V/ns
耗散功率(Tc=25℃) PD 194.5 40.2 W
25℃以上降额系数 PD 1.55 0.32 W/℃
任务/存储温度规模 TJ&TSTG -55~+150 -55~+150
焊接引脚最高温度(5s) TL 300 300
栅源ESD电压(HBM) VESD(G-S) 2500 2500 V

六、热特征参数

参数称号 标记 TO-220 TO-220F 单元
结-壳热阻 RθJC 0.65 3.15 ℃/W
结-情况热阻 RθJA 62.5 62.5 ℃/W
壳-散热器热阻(典范) RθJS 0.5 - ℃/W

七、电气特征参数(TJ=25℃)

参数称号 标记 测试前提 参数值 单元
关断特征
漏源击穿电压 BVDS VGS=0V, ID=250μA 400(min) V
零栅压泄电流 IDSS IDSS VDS=400V, VGS=0V ≤1 μA
VDS=320V, TC=125℃ ≤10 μA
栅极泄电流 IGSS IGSS VGS=20V, VDS=0V ≤1 nA
VGS=-20V, VDS=0V ≥-1 nA
击穿电压温度系数 ΔBVDS/ΔTJ ID=250μA, 25℃参考 0.4 V/℃
导通特征
栅极阈值电压 VGS(th) VDS=VGS, ID=250μA 2.0~4.0 V
导通电阻 RDS(ON) RDS(ON) VGS=10V, ID=5A 530(typ)/640(max)
正向跨导 gFS VDS=40V, ID=5A 8(typ) S
静态特征(f=1.0MHz)
输入电容 Ciss Ciss VGS=0V, VDS=25V 980(typ) pF
输入电容 Coss Coss VGS=0V, VDS=25V 140(typ) pF
反向传输电容 Crss Crss VGS=0V, VDS=25V 2.6(typ) pF
总栅极电荷 Qg Qg VDS=320V, ID=11A, VGS=10V 15.7(typ) nC
栅源电荷 Qgs Qgs 同上 4.6(typ) nC
栅泄电荷 Qgd Qgd 同上 4.5(typ) nC
开关特征(VDD=200V, ID=11A, RG=20Ω)
守旧提早时候 td(ON) 同上 33.5(typ) ns
回升时候 trise trise 同上 31.5(typ) ns
关断提早时候 td(OFF) 同上 83(typ) ns
降落时候 tfall tfall 同上 56(typ) ns
体二极管特征
体二极管正向电压 VSD VGS=0V, ISD=11A ≤1.4 V
持续源极电流 IS - 11(max) A
脉冲源极电流 ISM - 44(max) A
反向规复时候 trr trr VGS=0V, IS=11A, diF/dt=100A/μs 430(typ) ns
反向规复电荷 Qrr Qrr 同上 3.8(typ) μC

注:以上参数均来自KIA官方规格书,利用时请以原厂数据手册为准。
