KNS5610A 100V 7A MOSFET SOT-89 低内阻现货

98mΩ超低导通电阻 | 高频DC-DC公用贴片MOS管

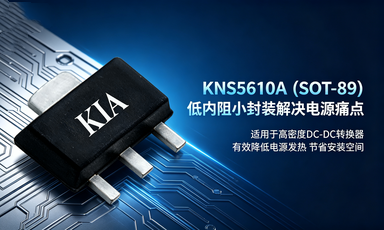

KNS5610A

KNS5610A 100V 7A MOSFET SOT-89 低内阻现货

KNS5610A 7A/100V N沟道MOSFET(SOT-89封装)

1. 产物概述
KNX5610A接纳高密度沟槽工艺,具有优良的导通电阻与栅极电荷。 专为同步降压转换器设想,知足RoHS绿色产物请求。
2. 焦点特征
特征名目 申明
RDS(ON)典范值 98mΩ @ VGS=10V
工艺手艺 高密度沟槽工艺
栅极电荷 超低栅极电荷,开关消耗低
抗搅扰机能 优良的Cdv/dt按捺结果
环保合规 绿色器件,RoHS规范
3. 利用处景
高频负载点同步降压转换器
收集装备DC-DC电源体系
负载开关电路
KNS5610A 100V 7A MOSFET SOT-89 低内阻现货
一、KNS5610A 官方先容
KNS5610A是KIA原厂高机能N沟道MOSFET,接纳沟槽工艺制作, 100V耐压、7A大电流,超低导通电阻与栅极电荷, 完善处理小体积电源发烧高、消耗大、开关不不变等痛点。
SOT-89超小封装,节流PCB空间,合适高密度规划; 宽温-55~150℃,抗搅扰才能强,开关速率快, 合用于同步降压、DC-DC、收集装备、负载开关等场景。 产物合适RoHS,靠得住性高、分歧性好,可间接替换入口竞品。
二、KNS5610A 焦点上风
名目 上风申明
耐压/电流 100V / 7A,小体积大才能
导通电阻 98mΩ@VGS=10V,发烧更低
开关机能 超低栅极电荷,高频更不变
封装上风 SOT-89贴片,体积小、易规划
靠得住性 宽温任务,抗搅扰才能强
环保认证 RoHS合规,无铅环保


三、KNS5610A同级平替型号对照表

KNS5610A

品牌 竞品型号 封装 对标参数
Infineon IRLML2803
IRLML6402
SOT-89 100V N沟道 小功率MOS
ON NTD4960
NTD3055
SOT-89 100V 高压小体积MOS
VISHAY Si2310
Si2312
SOT-89 100V 低功耗 小电流
国产替换 SMK100N7
APM2310
HX100N7
SOT-89 100V/7A 间接替换型号


四、KNS5610A VS 竞品 焦点上风
对照项 KNS5610A 同类竞品
导通电阻 98mΩ,更低消耗 遍及120~200mΩ
栅极电荷 超低Qg,开关更快 电荷偏高,消耗大
抗搅扰 优良Cdv/dt按捺 惯例机能
分歧性 原厂晶圆,分歧性高 整齐不齐
性价比 高靠得住、低本钱 入口价高、交期不稳
五、型号与封装
产物型号 封装 范例 合用处景
KNS5610A SOT-89 N沟道MOSFET 高频DC?DC、收集电源、负载开关
六、典范利用范畴
高频同步降压DC?DC转换器
收集装备电源办理体系
便携式电子负载开关
小型电源模块、适配器
家电节制、产业高压节制板
高密度PCB空间受限装备
七、客户难点与处理计划
客户痛点 处理计划
电源发烧严峻、效力低 超低Rds(on),降落导通消耗
PCB空间小、没法规划 SOT-89小封装,节流空间
开关搅扰大、体系不不变 低栅电荷+强抗搅扰设想
低温情况易生效 宽温-55~150℃,高靠得住性
入口货期长、本钱高 国产原厂,现货不变价优
4. 引脚界说(SOT-89封装)
引脚号 功效界说
1 Gate(栅极)
2 Drain(漏极)
3 Source(源极)
5. 型号与封装信息
产物型号 封装情势 品牌
KNS5610A SOT-89 KIA
6. 相对最大额外值
参数称号 标记 前提 额外值 单元
漏源电压 Vdss - 100 V
栅源电压 Vgs - 20 V
持续漏极电流 Id Tc=25℃, VGS@10V 7 A
Id Tc=100℃, VGS@10V 5.2 A
Id Ta=25℃, VGS@10V 2 A
Id Ta=100℃, VGS@10V 1.4 A
脉冲漏极电流 Idm - 14 A
功耗 Pd Tc=25℃ 22.7 W
Pd Ta=25℃ 2 W
雪崩电流 Ias - 6 A
任务/存储温度 Tj, Tstg - -55~150
7. 热特征参数
参数称号 标记 典范值 最大值 单元
结-壳热阻 RθJC - 2.6 ℃/W
结-情况热阻 RθJA - 48 ℃/W
8. 电气特征(Tj=25℃)
参数称号 标记 测试前提 最小值 典范值 最大值 单元
漏源击穿电压 BVdss Vgs=0V, Id=250μA 100 - - V
BVdss温度系数 ΔBVdss/ΔTj 参考25℃, Id=1mA - 0.098 - V/℃
漏源导通电阻 Rds(on) Vgs=10V, Id=5A - 98 115
Rds(on) Vgs=4.5V, Id=3A - 110 125
栅极阈值电压 Vgs(th) Vds=Vgs, Id=250μA 1 1.85 3 V
Vgs(th)温度系数 ΔVgs(th)/ΔTj Vds=Vgs, Id=250μA - -4.57 - mV/℃
漏源泄电流 Idss Vds=80V, Vgs=0V, Tj=25℃ - - 1 μA
Idss Vds=80V, Vgs=0V, Tj=55℃ - - 5 μA
栅源正向泄电流 Igss Vgs=±20V, Vds=0V - - ±100 nA
正向跨导 gfs Vds=5V, Id=10A - 13 - S
栅极电阻 Rg Vds=0V, Vgs=0V, f=1MHz - 1.8 - Ω
总栅极电荷 Qg Vds=80V, Id=10A, Vgs=10V - 26.2 - nC
栅源电荷 Qgs Vds=80V, Id=10A, Vgs=10V - 4.6 - nC
栅泄电荷(Miller) Qgd Vds=80V, Id=10A, Vgs=10V - 5.1 - nC
守旧提早时候 td(on) Vdd=50V, Id=10A, Rg=3.3Ω, Vgs=10V - 4.2 - ns
回升时候 tr Vdd=50V, Id=10A, Rg=3.3Ω, Vgs=10V - 8.2 - ns
关断提早时候 td(off) Vdd=50V, Id=10A, Rg=3.3Ω, Vgs=10V - 35.6 - ns
降落时候 tf Vdd=50V, Id=10A, Rg=3.3Ω, Vgs=10V - 9.6 - ns
输入电容 Ciss Vds=15V, Vgs=0V, f=1MHz - 1535 - pF
输入电容 Coss Vds=15V, Vgs=0V, f=1MHz - 60 - pF
反向传输电容 Crss Vds=15V, Vgs=0V, f=1MHz - 37 - pF
持续源极电流 Is Vd=Vg=0V, 正向电流 - - 7 A
最大脉冲源极电流 Ism - - - 49 A
二极管正向电压 Vsd Is=1A, Vgs=0V, Tj=25℃ - - 1.3 V
反向规复时候 trr If=10A, di/dt=100A/μs, Tj=25℃ - 37 - ns
反向规复电荷 Qrr If=10A, di/dt=100A/μs, Tj=25℃ - 27.3 - nC
9. 典范特征曲线申明
曲线编号 曲线称号 申明
Fig.1 典范输入特征曲线 Id与Vds干系,差别Vgs下的导通特征
Fig.2 导通电阻-栅源电压 Rds(on)随Vgs变更的趋向
Fig.3 反向二极管正向特征 Is与Vsd干系,差别结温对照
Fig.4 栅极电荷特征曲线 Vgs随Qg变更,差别Vds对照
Fig.5 归一化Vgs(th)-结温 阈值电压随温度变更趋向
Fig.6 归一化Rds(on)-结温 导通电阻随温度变更趋向
Fig.7 电容特征曲线 Ciss/Coss/Crss随Vds变更
Fig.8 宁静任务区(SOA) 差别脉宽下的Id-Vds宁静边境
Fig.9 瞬态热阻抗曲线 归一化热呼应与脉冲宽度干系
Fig.10 开关时候波形 守旧/关断提早与回升降落时候波形
Fig.11 栅极电荷波形 Qg测试波形与雪崩能量公式
10. 产物焦点上风
上风名目 申明
低导通消耗 98mΩ典范Rds(on),削减发烧
高频机能优良 超低栅极电荷,开关速率快
抗搅扰才能强 优良Cdv/dt按捺,不变性高
小封装大电流 SOT-89封装,节流PCB空间
产业级靠得住性 宽温-55~150℃,顺应庞杂情况


接洽体例:邹师长教师

座机:0755-83888366-8022

手机:18123972950(微信同号)

QQ:2880195519(手艺群,也能够加这个qq)

接洽地点:深圳市龙华区英泰科汇广场2栋1902

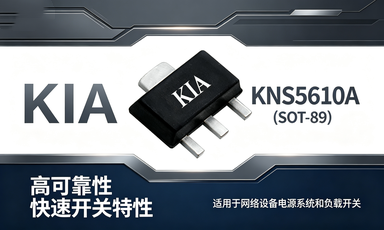

KNS5610A
