KIA75100A 1000V/24A 高压 MOSFET
信息来历：本站 日期：2026-05-08
| 工艺手艺 | Advanced Planar Process（进步前辈立体工艺） |
| 导通电阻(RDS(ON)) | 典范值380mΩ @ VGS=10V，最大值450mΩ |
| 栅极电荷特征 | Low Gate Charge Minimize Switching Loss（低栅极电荷，降落开关消耗） |
| 栅极布局 | Rugged Poly silicon Gate Structure（坚忍的多晶硅栅极布局） |
| BLDC无刷直流机电驱动 | BLDC Motor Driver |
| 电焊机装备 | Electric Welder |
| 高效力开关电源 | High Efficiency SMPS |

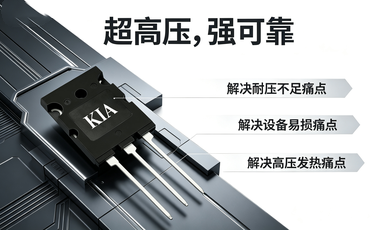

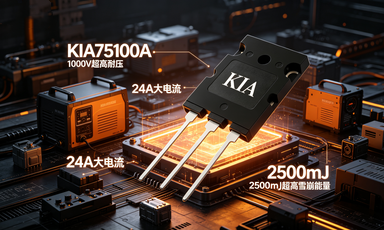

KIA75100A（KNK75100A）是一款**1000V/24A 超高压大功率N沟道MOSFET**，接纳进步前辈立体工艺，TO-264大功耗封装，具有低内阻、低栅极电荷、超高雪崩能量、超强散热才能，专为高压产业装备、大功率电源体系设想。
产物完善处理高压装备耐压缺乏、发烧严峻、开关消耗大、靠得住性高等痛点，普遍用于电焊机、BLDC无刷机电、高压开关电源、产业节制等高请求场景，机能对标国际一线品牌，是超高压MOS的优选计划。
? 1000V超高耐压 + 24A大电流，知足超高压体系需要
? 低导通电阻380mΩ，高抬高消耗，发烧更低
? 低栅极电荷，开关速率快，体系效力更高
? 2500mJ超高雪崩能量，抗打击、抗破坏才能极强
? TO-264大功率封装，散热机能行业顶尖
? 坚忍多晶硅栅极布局，持久任务不变靠得住
? 任务温度-55℃~150℃，产业级宽温不变
? 合适RoHS环保规范，适配高端装备
| 品牌 | 竞品型号 | 规格婚配 | 封装 |
|---|---|---|---|
| 英飞凌 | SPA24N100 | 1000V 24A N沟道 | TO-264 |
| 意法半导体 | STP24NM100 | 1000V 24A N沟道 | TO-264 |
| 安森美 | NTNL24N100 | 1000V 24A N沟道 | TO-264 |
| 威世 | SiHP24N100 | 1000V 24A N沟道 | TO-264 |
| 东芝 | TK24A100 | 1000V 24A N沟道 | TO-264 |
| 士兰微 | SVF24N100 | 1000V 24A N沟道 | TO-264 |
| 新洁能 | NCE24TD100 | 1000V 24A N沟道 | TO-264 |
| 扬杰 | YJ24N100 | 1000V 24A N沟道 | TO-264 |
| 参数 | KIA75100A | 国际品牌竞品 | 国际品牌竞品 |
|---|---|---|---|
| 耐压 Vdss | 1000V | 1000V | 1000V |
| 持续电流 Id | 24A | 24A | 20~24A |
| 导通电阻 | 380mΩ(典范) | 400~480mΩ | 420~500mΩ |
| 雪崩能量 | 2500mJ | 2000~2300mJ | 1800~2200mJ |
| 封装 | TO-264 | TO-264 | TO-264 |
| 上风 | 内阻更低、雪崩更强、更耐用 | 价钱高贵、交期极长 | 雪崩能量偏低、分歧性普通 |
| 完全型号 | 封装 | 合用处景 |
|---|---|---|
| KNK75100A | TO-264 | 电焊机、高压电源、无刷机电、产业节制 |
| 产业电焊机 / 逆变焊机装备 |
| BLDC无刷直流机电驱动 |
| 1000V超高压开关电源 |
| 大功率产业节制模块 |
| 高压逆变器、UPS不中断电源 |
| 新动力高压节制体系 |
| 引脚号 | 功效界说 |
|---|---|
| 1 | Gate（栅极） |
| 2 | Drain（漏极） |
| 3 | Source（源极） |
| 型号 | 封装 | 品牌 |
|---|---|---|
| KNK75100A | TO-264 | KIA |
| 参数 | 标记 | 规格 | 单元 |
|---|---|---|---|
| 漏源电压 (VGS=0V) | VDSS | 1000 | V |
| 栅源电压 (VDS=0V) | VGSS | ±30 | V |
| 持续漏极电流 | ID | 24 (Tc=25℃) | A |
| 15 (Tc=100℃) | A | ||
| 脉冲漏极电流 (VGS=10V) | IDM | 96 | A |
| 单脉冲雪崩能量 (L=0.5mH) | EAS | 2500 | mJ |
| 峰值二极管规复dv/dt | dv/dt | 5 | V/ns |
| 耗散功率 (Tc=25℃) | PD | 650 | W |
| 25℃以上降额系数 | - | 5.44 | W/℃ |
| 焊接温度 | TL | 300 (引线1.6mm处10秒) | ℃ |
| TPAK | 260 (封装体10秒) | ℃ | |
| 任务与存储温度规模 | TJ & TSTG | -55 ~ +150 | ℃ |
| 参数 | 标记 | 规格 | 单元 |
|---|---|---|---|
| 结-壳热阻 | RθJC | 0.192 | ℃/W |
| 结-情况热阻 | RθJA | 55 | ℃/W |
| 参数种别 | 参数称号 | 标记 | 测试前提 | 最小值 | 典范值 | 最大值 | 单元 |
|---|---|---|---|---|---|---|---|
| 关断特征 | 漏源击穿电压 | BVDSS | VGS=0V, ID=250μA | 1000 | - | - | V |
| 漏源泄电流 | IDSS | VDS=1000V, VGS=0V | - | - | 5 | μA | |
| VDS=800V, TC=125℃ | - | - | 125 | μA | |||
| 栅源正向泄电流 | IGSS | VGS=±30V, VDS=0V | - | - | ±100 | nA | |
| 导通特征 | 静态漏源导通电阻 | RDS(ON) | VGS=10V, ID=12A | - | 380 | 450 | mΩ |
| 栅极阈值电压 | VGS(th) | VGS=VDS, ID=250μA | 2.5 | - | 4.5 | V | |
| 正向跨导 | gFS | VDS=25V, ID=12A | - | 18 | - | S | |
| 静态特征 | 输入电容 | Ciss | VDS=25V, VGS=0V, f=1MHz | - | 7300 | - | pF |
| 反向传输电容 | Crss | - | 52 | - | pF | ||
| 输入电容 | Coss | - | 552 | - | pF | ||
| 栅极电荷特征 | 总栅极电荷 | Qg | VDD=500V, ID=12A, VGS=0~10V | - | 180 | - | nC |
| 栅源电荷 | Qgs | - | 50 | - | nC | ||
| 栅泄电荷 | Qgd | - | 60 | - | nC | ||
| 开关特征 | 守旧提早时候 | td(on) | VDD=500V, VGS=10V, RG=10Ω, ID=12A | - | 68 | - | ns |
| 回升时候 | tr | - | 118 | - | ns | ||
| 关断提早时候 | td(off) | - | 100 | - | ns | ||
| 降落时候 | tf | - | 110 | - | ns | ||
| 体二极管特征 | 持续源极电流 | ISD | - | - | - | 24 | A |
| 脉冲源极电流 | ISM | - | - | - | 96 | A | |
| 二极管正向压降 | VSD | IS=24A, VGS=0V | - | - | 1.5 | V | |
| 反向规复时候 | trr | VGS=0V, IF=24A, diF/dt=100A/μs | - | 900 | - | ns | |
| 反向规复电荷 | Qrr | - | 2.0 | - | μC |
注：以上数据基于TA=25℃前提，完全特征曲线、测试电路及波形请参考原厂数据手册。
