单相逆变器任务道理,逆变器电路图-KIA MOS管
信息来历：本站 日期：2026-02-28
单相逆变器的根基电路有推挽式、半桥式和全桥式，3种电路布局差别，但任务道理近似。电路中都利用具备开关特征的半导体功率器件，由节制电路周期性地对功率器件收回开关脉冲节制旌旗灯号，节制各个功率器件轮番导通和关断，再颠末变压器藕合升压或降压后，整形滤波输出合适请求的交换电。

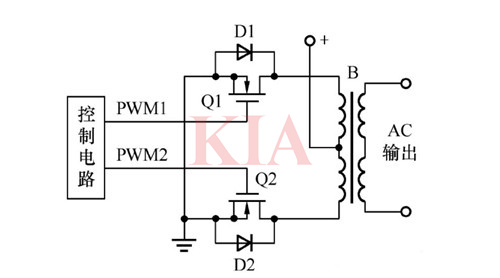

推挽式逆变电路
推挽式逆变电路道理如图所示。该电路由两只共负极毗连的功率开关管和一个次侧带有中间抽头的升压变压器构成。升压变压器的中间抽头接直流电源正极，两只功率开关管在节制电路的感化下瓜代任务，输出方波或三角波的交换电。因为功率开关管的共负极毗连，使得该电路的驱动和节制电路能够比拟简略，别的因为变压器具备必然的漏感，可限定短路电流，是以进步了电路的靠得住性。该电路的错误谬误是变压器效力低,带理性负载的才能较差，不合适直流电压太高的场所。

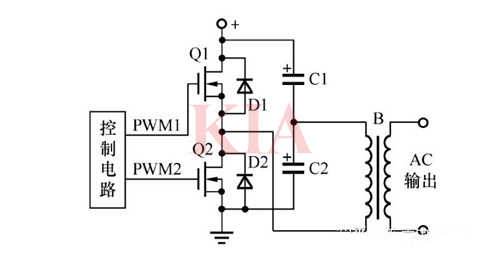

半桥式逆变电路
该电路由两只功率开关管、两只储能电容器和藕合变压器等构成。该电路将两只串连电容的中点作为参考点。当功率开关管VT1在节制电路的感化下导通时，电容C1上的能量经由过程变压器一次侧开释，当功率开关管VT2号通时，电容C2上的能量经由过程变压器一次侧开释，VT1和VT2轮番导通，在变压器二次侧取得了交换电能。半桥式逆变电路布局简略，因为两只串连电容的感化，不会发生磁偏或直流份量，很是合适后级动员变压器负载。当该电路任务在工频(50Hz或60Hz)时，须要较大的电容容量，使电路的本钱回升，是以该电路更合适用于高频逆变器电路中。

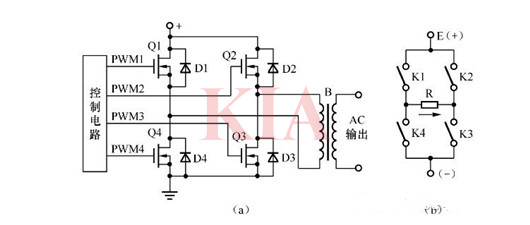

全桥式逆变电路
电路由4只功率开关管和变压器等构成。该电路降服了推挽式逆变电路的错误谬误，功率开关管Q1、Q4和Q2、Q3反相，Q1、Q3和Q2Q4轮番导通，使负载两头获得交换电能。为便于大师懂得，用图3-26(b)所示等效电路对全桥式逆变电路道理停止先容。图中E为输出的直流电压，R为逆变器的纯电阻性负载，开关K1~K4等效于图3-26(a)中的Q1~Q4。当开关K1、K3接通时，电流流过K1、R、K3，负载R上的电压极性是左正右负;当开关K1、K3断开，K2、K4接通时，电流流过K2、R和K4，负载R上的电压极性相反。若两组开关K1、K3和K2、K4以某一频次瓜代切换任务时，负载R上便可获得这一频次的交变电压。
