罕见的运算缩小电路图有同比拟例缩小器、电压跟从器、反比拟例运算缩小器、加法器、减法器、积分器等。运放的特色有输入阻抗趋近于无限大，输入阻抗趋近于零，当任务在线性区时，操纵虚断和虚短剖析电路，非线性区能够操纵在电压比拟器上。
反相加法电路

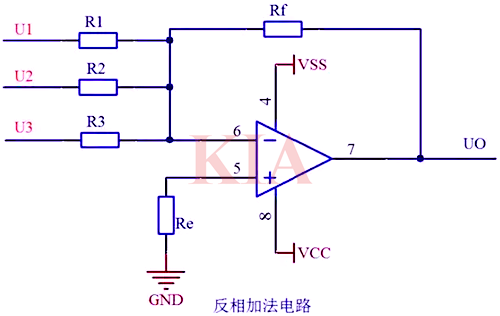

图为反相加法电路，按照“虚断”、“虚短”可求得它的输入电压运算公式为：UO= -Rf（U1/R1+U2/R2+U3/R3），
普通咱们取R1=R2=R3，则输入电压为：UO= - Rf / R1 × (U1+U2+U3)。
均衡电阻Re=R1//R2//R3//Rf。
同向加法电路
图为同相加法电路，能够按照“虚断”、“虚短”和戴维宁定理停止计较，
输入公式为：UO=(1+Rf/R1)[U1×Ri2// Ri3/( Ri1+ Ri2// Ri3)+ U1×Ri1// Ri3/( Ri2+ Ri1// Ri3)+ U1×Ri1// Ri2/( Ri3+ Ri1// Ri2)],
当Ri1= Ri2= Ri3时，UO=1/3×(U1+U2+U3) ×(1+Rf/R1),
若取Rf=2 Ri1，则UO=U1+U2+U3，是一个完善的加法电路。
差分缩小电路

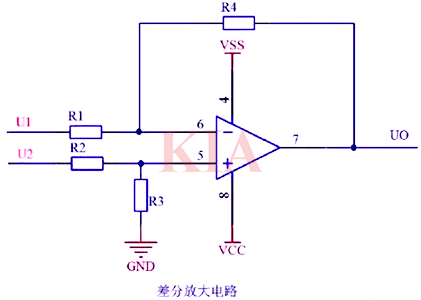

图为典范的差分缩小电路，也属于减法电路。
其输入公式为：UO=（R2+R4）×R3×U1/[(R1+R4)×R2]-R4×U2/R2。
现实操纵的时辰，普通取R1=R2,R3=R4，则输入电压为：UO=(U2-U1) ×R4/R1。
