100w功放电路图：

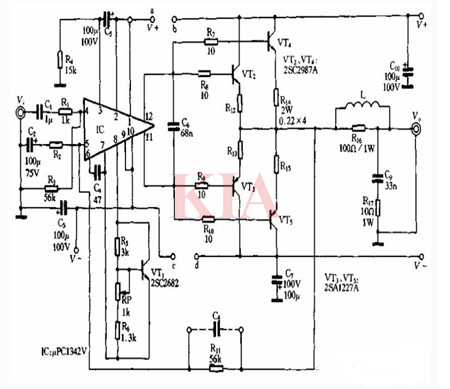

该电路的输入级是接纳双管并联输入的，目标是增大输入功率。电路任务电压接纳±45V，进步任务电压能够增大输入功率，但功放管的管耗和发烧量也在增大，以是在知足输入功率的须要下，应尽能够下降电源电压。对2SC2987A／2SA1227A构成的功放电路而言，末级的供电电源最好不跨越±45Vo前级ppC1342V能够和末级共用一组电源，也能够零丁操纵一组电源，前后级零丁供电时，前级也可操纵稳压电源。前后级共用一组电源时，可将图中的a与b、c与d毗连在一路便可。
带输入变压器的场效应管功放：

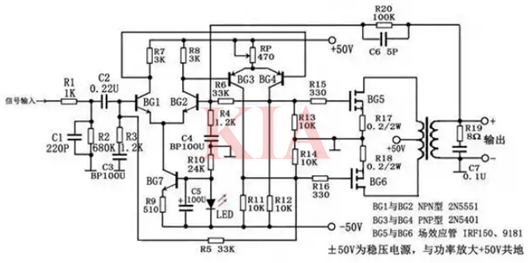

额外输入功率：50w（负载为8n）；频次呼应：4 0Hz～25Hz；失真在1000Hz下测试≤0.5‰；信噪比：90dB。
前级缩小为两级差分缩小，BG1、BG2为NPN型的2N5551，构成差分输入级电路，BG7为其恒流源。
BG3、BG4最好接纳与2N5551配对的PNP型2N5401，它们是天作之合的声响对管。
BG3、BG4构成第二级差分缩小，之以是设想成差别导电范例的差分电路，首要为了进步电源电压的操纵率，用于驱动电压型的场效应管。
电路中电阻R5, R6既是第一级的上偏电阻，还起到双向交换负反应感化，使电路直流任务点加倍不变，同时还下降了失真，展宽了频响。
BG3、BG4集电极的输入极性相反，恰好鞭策后级互补推挽的场效应管。
BG5、BG6为后级互补推挽的场效应管，型号IRF150，为加强型N沟绝缘栅型场效应管。图中C3与C4为优良无极性电解电容，RP470Ω可调电阻用于调剂后级的任务点。

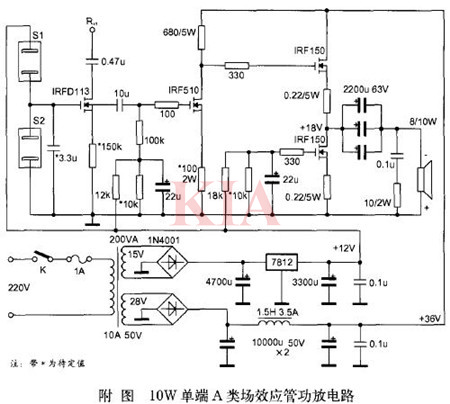

10W单端A类场效应管功放电路图：
