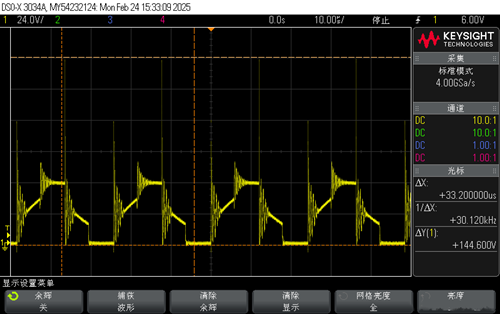

推挽变更器电压尖峰高首要由变压器漏感和功率管关断时的电流渐变引发。
在推挽电路中，当功率管关断时，变压器漏感贮存的能量没法疾速开释，致使电流渐变，在功率管漏极发生尖峰电压。若漏感能量较大，可以或许或许破坏功率管(如MOSFET)。
凡是推挽拓扑中功率管选用都是MOSFET，而MOSFET生效最多缘由常常不是电流而是电压，这恰是因为推挽变更器漏感而至。
1、在每一个开关管的并联地位增添反并联二极管。如许做可以或许或许在开关管关断时供给一个回路，使电感中的能量得以开释，从而下降尖峰电压的幅值。
2、利用瞬态电压按捺器（TVS）。TVS是一种掩护元件，可以或许或许按捺瞬态过电压。将其毗连在推挽电路中，可以或许或许在尖峰电压呈现时供给一个低阻抗通路，将过电压指导到地，掩护其余元件不受破坏。
3、在推挽电路的输入端增添适合的滤波电路，如LC滤波器或RC滤波器，以对尖峰电压停止滤波和衰减。挑选适合的电感和电容值可以或许或许完成对尖峰电压的有用节制。
处置尖峰电压的体例须要按照详细的推挽电路设想和利用需要来挑选。同时，尖峰电压的幅值和频次也很是主要，必须确保所选的处置体例可以或许或许有用地下降尖峰电压，并保障体系的不变性和靠得住性。
电压尖峰高改良体例
优化电路设想
下降变压器漏感：经由过程优化绕组规划和参数设想削减漏感。
增添接收电路：在功率管漏极接入RCD接收电路或TVS二极管，按捺尖峰电压。
节制驱动旌旗灯号
接纳软开关手艺：经由过程节制占空比和死区时候，使功率管在关断前下降电流变更率，削减尖峰。
同步驱动旌旗灯号：确保两只功率管切换时无堆叠地区，防止偏磁引发的额定尖峰。
器件挑选
选用耐压更高的功率管：按照输入电压挑选余量充沛的器件。
优化PCB规划：下降散布电感影响，确保功率管漏极走线阔别高频旌旗灯号线。
