数字电位器，亦称数控体系可编程电阻器，是一种集微处置器、摹拟电子电路和数字显现电路设想于一身的新型手艺集成电路。
电位器凡是由以下局部组成：
电阻体：由电阻材料（如碳膜、金属膜或导电塑料）制成的轨道或线圈。
滑动触点（电刷）：经由过程扭转轴或滑杆挪动，与电阻体打仗。
三个端子：两头为牢固端（A、B），中间为滑动端（C）。
数字电位器的任务道理基于数字旌旗灯号对外部电阻值的切确操控。其焦点部件包含一组团圆电阻元件，每一个元件都付与特定电阻值，并经由过程经心设想的摆列与毗连组成收集，辅以开关机制来节制电阻元件的电路接入。当数字旌旗灯号输入时，节制器会根据旌旗灯号内容操纵这些开关，完成电阻元件的精准接入与断开。经由过程组合差别的二进制旌旗灯号，节制器能详尽地挑选哪些电阻元件到场电路，从而矫捷调剂总电阻值，知足各类电路需要。
数字电位器电路图
电路可用于替换音频电路中的手动音量节制。
DS1669数字电位器电路是数字变阻器或电位器，在阻性规模内供给64个可以或许的平均抽头点，供给10K、50K和100K欧姆的规范版本。
该 IC 可由机器型触点闭合输入或数字源输入（如 CPU）节制。
利用此电路，咱们可以或许节制平面声响频缩小器的音量。
当 S1 和 S2被按下时，可以或许点窜声响级别（向上或向下）。该集成电路在很多利用中可以或许像电位计一样利用，比方：LCD或电平声响节制的对照度调理。该数字音量节制器IC 接纳浸入式或 SOIC 封装（8 引脚）制作，可供给 4.5 至 8 V DC 的电压。
数字电位器电路图

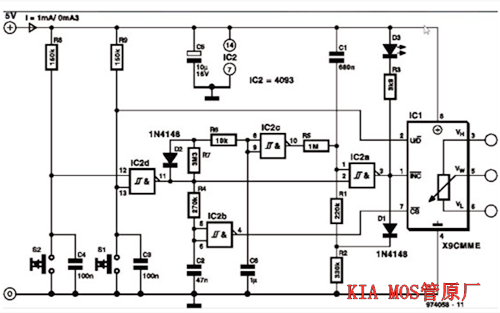

电路图显现了基于X9CMME型的完全数字电位计。它有两个控件，S1和S2，一个光学唆使器和一个时钟发生器的提早频次转换。当按键S1和S2断开时，电阻R8和R9坚持IC2d（NAND）的输入和IC1的U/D输入为高电平。IC2d输入真个低电平禁用时钟发生器IC2a。频次肯定电容器C1在静态状况下放电。
当按下此中一个键（使劲按下S1，悄悄按下S2）时，IC2d的输入会转变状况，从而使时钟发生器和IC1（经由过程IC2b）使能。而后，电容C1经由过程R1和R2充电，直到IC2a的输入电平变为低电平，此时毗连到IC1时钟输入的栅极输入转变状况（从低到高）。发生这类环境时，C1经由过程R1和D1放电，直到到达IC2a的下限触发电平。而后，门再次转变状况，上述操纵反复。时钟旌旗灯号由D3遏制光学监控。
当IC2c的输入为高电日常平凡，栅极从C1接收一局部充电电流，致使/INC的时钟频次绝对较低。在发机电启用的同时，C6起头经由过程R6和R7逐步充电，直到IC2c转变状况（从高到低）。而后，电路IC2为C1供给充电电流，从而时钟频次增添：在原型中，频次在四秒内从1.3Hz回升到3.1Hz。松开按键后，时钟发生器遏制。同时，C6经由过程R6和D2疾速放电，是以当按键从头操纵时，频次再次下降。
R4-C2发生的关断提早使现实计数器状况可以或许由外部逻辑存储。该电路耗损0.3-1.0mA的电流。
