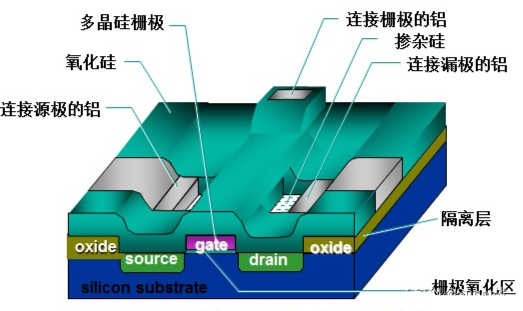

MOS管的结电容是器件外部因半导体布局构成的寄生电容。
首要包含：
栅源电容（Cgs）：栅极与源极之间的电容，影响开启/关断速率。
栅泄电容（Cgd，又称米勒电容）：栅极与漏极之间的电容，开关进程中因米勒效应会较着耽误过渡时候。
漏源电容（Cds）：漏极与源极之间的电容，与体二极管特征相干。
这些电容的容值并非牢固，而是随Vds电压非线性变更，出格在功率MOSFET中更加较着。
MOS管结电容，是MOS管在极化时，于栅极与漏极/源极间构成的、能存储电荷的电容。它作为MOS管的关头参数，对管子的静态功耗、呼应速率等特征有着决议性影响，出格在高频利用中，其表现尤其关头。
势垒电容：功率半导体中，当N型和P型半导体连系后，因为浓度差致使N型半导体的电子会有局局部散到P型半导体的空穴中，是以在连系面处的两侧会构成空间电荷区（该空间电荷区构成的电场会阻值分散活动停止，终究使分散活动到达均衡）。
分散电容：当外加正向电压时，接近耗尽层交壤面的非均衡少子浓度高，阔别非均衡少子浓度低，且浓度自高究竟逐步衰减直到0。当外加正向电压增大时，非均衡少子的浓度增大且浓度梯度也增大，外加电压减小时，变更相反。该景象中电荷堆集和开释的进程与电容器充放电进程不异，称为分散电容。

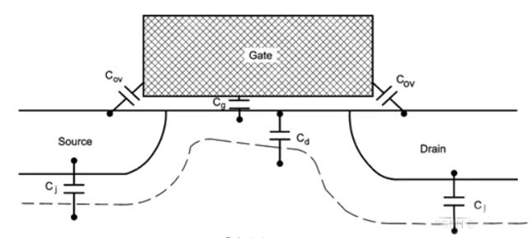

寄生电容布局
MOS管寄生电容布局以下，此中，多晶硅宽度、沟道与沟槽宽度、G极氧化层厚度、PN结搀杂表面等都是影响寄生电容的身分。
按照MOS管规格书中对三个电容的界说能够晓得：
Ciss = Cgs + Cgd ;
Coss = Cds ＋ Cgd;
Crss = Cgd;
是以能够获得MOS管零丁三个引脚之间的电容Cgs栅源电容、Cgd栅泄电容、Cds漏源电容。Cds漏源电容又叫米勒电容。
开关时候和开关消耗：
输入电容（Ciss）影响开关时候和开关消耗。较大的输入电容会致使开关时候耽误，增添开关消耗，从而影响电路的效力和不变性。
谐振景象：
输入电容（Coss）能够致使谐振景象。在开关进程中，输入电容会充电和放电，若是处置不妥，能够会引发电路的谐振，影响电路的不变性和靠得住性。
自激振荡：
反向传输电容（Crss）影响关断延时，并能够引发自激振荡。自激振荡会致使电路没法一般任务，乃至破坏器件。
泄电流增添：
寄生电容的存在会致使泄电流增添，出格是在高频任务前提下。这会影响MOSFET的功耗和效力。
呼合时候延长和旌旗灯号提早增添：
寄生电容会贮存电荷，致使MOSFET的呼合时候延长，但也能够致使旌旗灯号提早增添和输入波形失真。
功耗增添：
因为寄生电容会贮存电荷并在切换进程中开释，这会致使MOSFET的功耗增添，出格是在高频利用中更加较着。
