短沟道效应是当金属氧化物半导体场效应管的导电沟道长度降落到十几纳米、乃至几纳米量级时，晶体管呈现的一些效应。这些效应首要包含阈值电压跟着沟道长度降落而降落、漏致势垒降落、载流子外表散射、速率饱和、离子化和热电子效应。

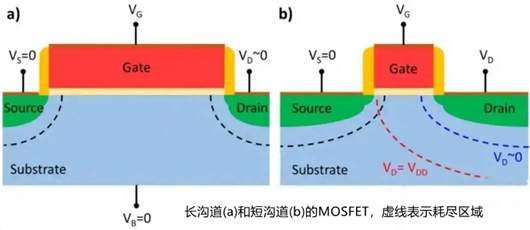

在半导体器件设想中，短沟道效应（ShortChannelEffect,SCE）是指当MOSFET的沟道长度（L）减少到与耗尽区宽度相称时，器件的电学特征（如阈值电压VT、亚阈值摆幅SS、泄电流leakagecurrent等）明显偏离长沟道行动的景象。

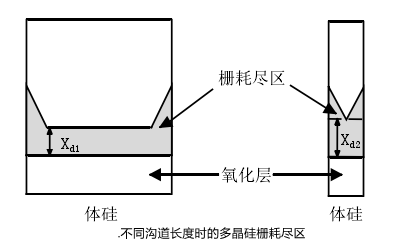

跟着MOSFET尺寸的减少，出格是沟道长度的延长，短沟道效应变得明显。这类效应包含间接隧穿、热载流子注入等，它们会转变沟道中的电荷散布和电场散布，进而影响阈值电压。短沟道效应凡是致使阈值电压的降落和亚阈值摆幅的增大。
阈值电压漂移

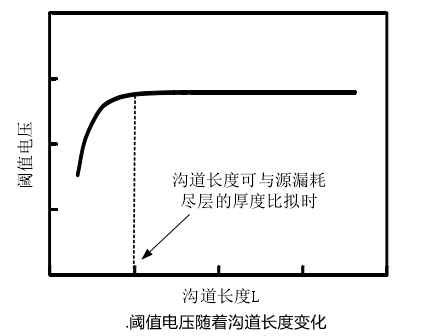

当器件沟道长度不时减小至深亚微米结点后，阈值电压有很是明显的降落，这便是短沟器件的阈值电压漂移。
在短沟器件中，跟着漏端电压的下降，源漏的耗尽区在沟道中靠的很是近，从而降落了沟道区的电势，这类景象就成为漏至势垒降落效应。
沟道区势垒降落从而使得器件的阈值电压也跟着源漏偏压下降而降落，DIBL效应跟着漏端偏压下降和沟道长度减小而变得愈来愈严峻。
凡是能够用使器件别离任务在线性区和饱和区的漏端偏压下得到的阈值电压的差值来表现器件DIBL效应的严峻水平。
因为沟道区的势垒降落了，即便当栅源电压小于阈值电压时，也会有多数的载流子从源端漂移到漏端，也便是器件的亚阈值电流增大。是以DIBL效应造成了器件的阈值电压会跟着源漏偏压的转变而产生漂移。

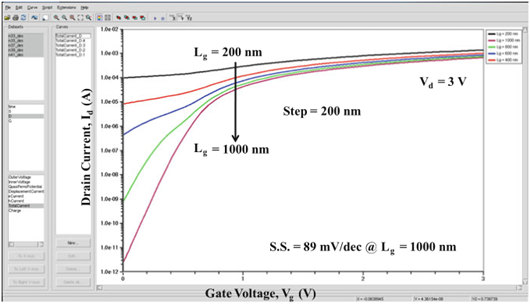

2D nMOSFET仿真的id-Vg曲线。成果标明，Lg<600 nm的2D nMOSFET具备严峻的短沟道效应。
