PFC电路（Power Factor Correction,功率因数校订电路）的首要功效是进步电力体系的功率因数，削减谐波含量，从而下降电磁搅扰和电磁兼容题目。
PFC电路是对输入电流的波形停止节制，使其与输入电压波形同步，进步功率因数，削减谐波含量，是能够或许处理因容性负载致使电流波形严峻畸变而发生的电磁搅扰(EMl)和电磁兼容(EMC)题目。功率因数是指有功功率与视在功率（总耗电量）的比值。当功率因数越大，电力操纵率越高。

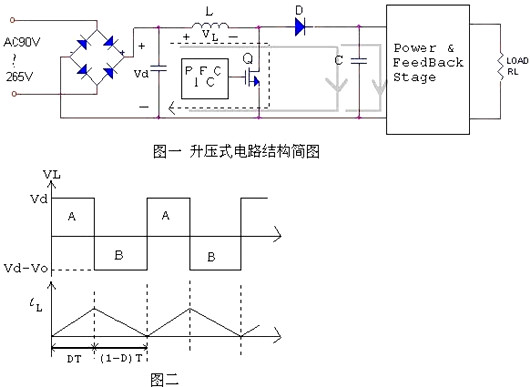

PFC电路图首要包含：
1.整流桥：将交换电转换为脉动的直流电。
2.滤波电容：对脉动直流电停止滤波，削减电压动摇。
3.Boost电路：由电感、开关管（如MOSFET）、二极管和输入电容构成。开关管在节制旌旗灯号的感化下周期性开关，完成电压升压和功率因数校订。
4.节制局部：包含电压偏差缩小器、乘法器、电流偏差缩小器、PWM节制器等，用于监测输入电压和电流，计较功率因数，并调剂开关管的状况，使输入电流与输入电压同步。
PFC电路的任务道理：
1.电压和电流检测：检测输入电压和电流，送入节制局部。
2.计较功率因数：按照检测到的电压和电流，计较以后的功率因数。
3.调剂电流相位：节制局部按照计较获得的功率因数，调剂开关管的状况，转变输入电流的相位，使其与输入电压同步。
4.不变输入电压：监测输入电压，坚持其不变。这凡是经由过程电压环和电流环的双闭环节制体例完成。
PFC有自动式PFC（无源PFC）和自动式PFC(有源式PFC)。
自动式PFC有两种范例：一种是电感弥补式，在整流桥堆和滤波电容之间插手一个电感（恰当拔取电感量），其任务道理是操纵电感减小交换输入的基波电流与电压的相位差，从而进步功率因数；另外一种是填谷电路式，其任务道理是操纵整流桥前面的填谷电路来增大整流管的导通角，经由过程填平谷点，使输入电流从尖峰脉冲变为靠近于正弦波的波形，该电路与电感弥补式比拟，具备电路简略的长处，功率因数弥补结果好。
自动式PFC由电感电容及其元器件构成，经由过程公用的IC去调剂电流波形，对电流电压间的相位差停止弥补，自动式PFC可用作帮助电源，并且其输入直流电压纹波很小。
典范的PFC电路：
自动式PFC电路凡是利用两个功率MOSFET开关管。这些开关管普通城市安顿在一次侧的散热片上。为了易于懂得，咱们用在字母标记了每颗MOSFET开关管：S表现源极（Source）、D表现漏极（Drain）、G表现栅极（Gate）。
PFC二极管是一颗功率二极管，凡是接纳的是和功率晶体管近似的封装手艺，二者长的很像，一样被安顿在一次侧的散热片上，不过PFC二极管只要两根针脚。
PFC电路中的电感是电源中最大的电感；一次侧的滤波电容是自动式PFC电源一次侧局部最大的电解电容。图16中的电阻器是一颗NTC热敏电阻，能够加倍温度的变更而转变电阻值，和二级EMI的NTC热敏电阻起不异的感化。
自动式PFC节制电路凡是基于一颗IC整合电路，偶然候这类整合电路同时会担任节制PWM电路（用于节制开关管的闭合）。这类整合电路凡是被称为 “PFC/PWM combo”.
