场效应管逆变电路图,100w逆变器电路-KIA MOS管

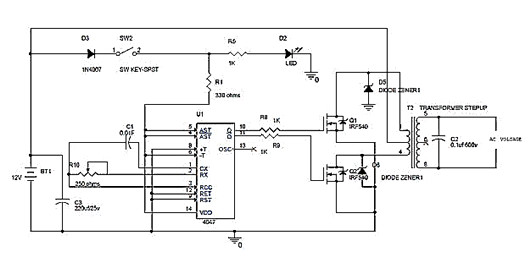

100W逆变器电路图

在电路图中能够察看到，12V电池是二极管LED的毗连器，也毗连到IC8的引脚4047，即VCC或电源引脚，也毗连到引脚4和5，它们是不稳定的，并且是IC的补充不稳定的。电路中的二极管将有助于不发生任何反向电流，LED将作为电池是不是任务的唆使器。

ICCD4047将在非稳态多谐振荡器形式下任务。为了在非稳定的多谐振荡器形式下任务，咱们须要一个内部电容器，该电容器应毗连在引脚1和引脚3之间。Pin2由电阻和可变电阻毗连，以转变IC的输入频次。其他引脚接地。引脚10和11毗连到MOSFETIRF540的栅极。引脚10和11是Q和~Q，这些引脚的输入频次以50%占空比发生。

输入频次经由过程电阻毗连到MOSFET，这将有助于防止MOSFET负载。主交换电流由两个mosfet发生，它们将充任两个电子开关。电池电流经由过程Q1流过变压器低级线圈的上半局部或正半局部，这是当引脚10变高而下半局部或负半局部经由过程相反的电流流过变压器的低级线圈时实现的，这是在引脚11为高电日常平凡实现的。经由过程切换两个MOSFET发生电流。

这个交换电从这个线圈给次级线圈的升压变压器，才会取得增添的交换电压，这个交换电压太高了；从升压变压器，咱们将取得最大电压。Zenor二极管将有助于防止反向电流。

注重：发生的交换电不即是一般的交换电源或衡宇坚持电流。您不能将此电压用于加热器、电饭煲等纯电器。因为MOSFET的疾速开关散热会影响效力，是以请利用散热器来消弭此题目。

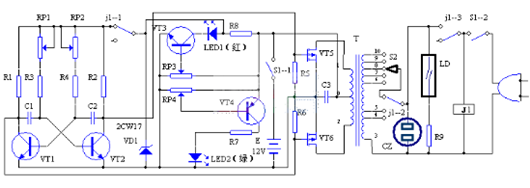

场效应管100W逆变电路

电路任务道理：

VT1和VT2组成多谐振荡器，振荡频次为5Hz。当电压降落时，为使频次稳定，振荡器由稳压管VD1稳压后供电。多谐振荡器输入输入的方波电压，间接鞭策VMOS大功率管，经变压器升压后的220V交换电从插座CZ引出。

继电器J1用于逆变和充电的主动转换。当电网送电时，J1通电，则J1－3接通电网电源，J1－2从变压器T的⑧脚跳到⑤脚，使变压器①、②对0脚发生15V的交换电压，J1－1断开多谐振荡器电源，以是VMOS管栅极电压为零，此时VMOS管相称于二极管，15V交换电经VMOS管全波整流后对电瓶充电。LED1是充电竣事唆使，LED2是放电终了唆使。氖灯LD唆使高电压。当电网送电但电瓶已充沛，或虽停电但不需逆变器任务时，关断电源开关S1。

当元件全数焊接实现查抄无误时，接通12V电源，这时候电路应能起振，用示波器察看VT1、VT2集电极电压波形，调理RP1、RP2使之为50Hz，并且波形对称。转变电源电压，调理RP3使LED1在电源电压为16.8V时点亮，电源电压在16V以下时燃烧。调理RP4使LED2在电源电压大于11V时点亮，小于10.5V时燃烧。2CW17应知足当电源电压在10.5－17V时均能向多谐振荡器供给9V直流电压。变压器的铁芯截面积应不小于10cm2，绕线数据见图2。当③脚和⑧脚加220V交换电时，0－1和0－2端电压为11V；⑦、⑥、⑨、⑩脚是为调理逆变电压而设想的；当③脚与⑤脚加220V交换电，0－1和0－2端电压为15V，用于对电瓶电量的补充；③脚和④脚加220V交换电时，0－1和0－2端电压为17V，用于对放电终了的电瓶遏制疾速充电。

电网停电时，逆变器会主动投入运转，逆变电压从插座引出，翻开电源开关，氖灯应发光，LED2也应发光（绿）。当绿光燃烧时，表现电瓶电量已放完，应遏制利用逆变器。要注重的是电瓶不能持久亏电，也不能充沛后持久不必，一礼拜应放电1小时摆布，放完后要实时充沛电。一、两个月要完全放电一次，放完电后也要实时充沛电备用。
