1:关端状态
垂直导电N+区夹在双方的P区中间,当MOS关断时,也便是G极的电压为0时,横向构成两个反向偏置的PN结:P和垂直导电N+、P+和内涵epi层N-。栅极上面的的P区不能构成反型层发生导电沟道,左侧P和中间垂直导电N+构成PN结反向偏置,右侧P和中间垂直导电N+构成PN结反向偏置,PN结耗尽层增大,并成立横向程度电场。
傍边心的N+的渗杂浓度和宽度节制得适合,便可以或许将中间的N+完整耗尽,如许在中间的N+就不自在电荷,相称于本征半导体,中间的横向电场极高,只需外部电压大于外部的横向电场,才能将此地区击穿,以是,这个地区的耐压极高,弘远于内涵层的耐压,功率MOSFET管的耐压首要由内涵层来决议。
2:守旧状态
当G极加上驱动电压时,在G极的外表将堆集正电荷,同时,吸收P区的电子到外表,将P区外表空穴中和,在栅极上面构成耗尽层,如图5示。跟着G极的电压进步,栅极外表正电荷增强,进一步吸收P区电子到外表,如许,在G极上面的P型的沟道区中,堆集负电荷,构成N型的反型层,同时,因为更多负电荷在P型外表堆集,一些负电荷将分散进入本来完整耗尽的垂直的 N+,横向的耗尽层愈来愈减小,横向的电场也愈来愈小。G极的电压进一步进步,P区更宽规模构成N型的反型层,最初,N+地区回到本来的高渗杂的状态,如许,就构成的低导通电阻的电流途径。别的还有一种介于立体和超结型布局中间的范例,是AOS开辟的一种专利布局,固然电流密度低于超结型,但抗大电流打击才能很是优良。
1、差别耐压的MOS管的导通电阻散布。差别耐压的MOS管,其导通电阻中各部分电阻比例散布也差别。如耐压30V的MOS管,其内涵层电阻仅为总导通电阻的29%,耐压600V的MOS管的内涵层电阻则是总导通电阻的96.5%。由此可以或许揣度耐压800V的MOS管的导通电阻将几近被内涵层电阻占有。欲取得高阻断电压,就必须接纳高电阻率的内涵层,并增厚。这便是惯例高压MOS管布局所致使的高导通电阻的底子启事。

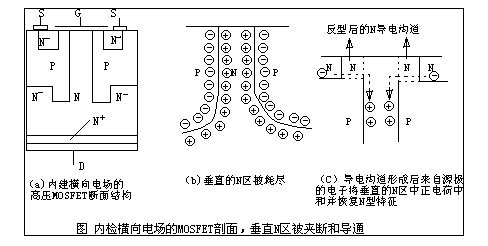

2、下降高压MOS管导通电阻的思绪。增添管芯面积虽能下降导通电阻,但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流以上两种体例不能下降高压MOS管的导通电阻,所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。如除导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许,是不是可以或许将导电通道以高搀杂较低电阻率完成,而在MOS管关断时,设法使这个通道以某种体例夹断,使全部器件耐压仅取决于低搀杂的N-内涵层。基于这类思惟,1988年INFINEON推出内建横向电场耐压为600V的COOLMOS管,使这一设法得以完成。内建横向电场的高压MOS管的剖面布局及高阻断电压低导通电阻的表示图如图所示。
与惯例MOS管布局差别,内建横向电场的MOS管嵌入垂直P区将垂直导电地区的N区夹在中间,使MOS管关断时,垂直的P与N之间成立横向电场,并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。
VGS<VTH时,因为被电场反型而发生的N型导电沟道不能构成,并且D,S间加正电压,使MOS管外部PN结反偏构成耗尽层,并将垂直导电的N区耗尽。这个耗尽层具备纵向高阻断电压,如图(b)所示,这时候器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。
当CGS>VTH时,被电场反型而发生的N型导电沟道构成。源极区的电子经由过程导电沟道进入被耗尽的垂直的N区中和正电荷,从而规复被耗尽的N型特色,是以导电沟道构成。因为垂直N区具备较低的电阻率,因此导通电阻较惯例MOS管将较着下降。
经由过程以上阐发可以或许看到:阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔,处理了阻断电压与导通电阻的抵触,同时也将阻断时的外表PN结转化为埋葬PN结,在不异的N-搀杂浓度时,阻断电压还可进一步进步。
这些便是惯例MOS管和COOLMOS管即本公司超结MOS管的差别的地方,这里我也不过量的说超结MOS管有多好了,因为这两种MOS管的用处不一样,可以或许说是各有所长啦,尺有所短寸有所长嘛。
咱们公司设想的超结MOS管是用进步前辈的耐压道理和有话的设想布局,全新600V-900V系列产物为体系操纵供给充沛的耐压余量,简化体系设想难度,进步体系靠得住性。知足客户对高耐压、低导通电阻和高效力超结MOS管的需要。
咱们公司超结MOS管的首要特色是:
1:更耐压伟体系设想和操纵提宫更充沛余量
2:更低的导通电压,利于下降导通消耗
3:极低的栅极电荷,供给更快的开关速率
4:同规格下更小的封装体积,使体系更简便
5:雪崩才能测试,确保产物品质靠得住

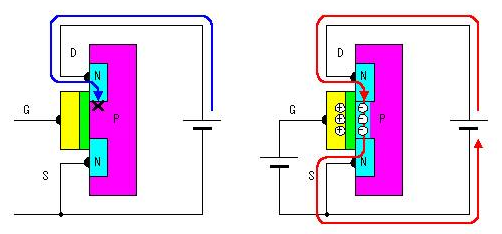

MOS管的任务道理(以N沟道增强型MOS场效应管)它是操纵VGS来节制“感到电荷”的几多,以转变由这些“感到电荷”构成的导电沟道的状态,而后到达节制漏极电流的目标。在制作管子时,经由过程工艺使绝缘层中呈现大批正离子,故在交壤面的另外一侧能感到出较多的负电荷,这些负电荷把高渗杂质的N区接通,构成了导电沟道,即便在VGS=0时也有较大的漏极电流ID。当栅极电压转变时,沟道内被感到的电荷量也转变,导电沟道的宽窄也随之而变,因此漏极电流ID跟着栅极电压的变更而变更。(插图)
MOSFET管是FET的一种(另外一种是JFET),可以或许被制构成增强型或耗尽型,P沟道或N沟道共4种类型,但理论操纵的只需增强型的N沟道MOS管和增强型的P沟道MOS管,以是凡是提到NMOS,或PMOS指的便是这两种。至于为甚么不利用耗尽型的MOS管,不倡导寻探求底。对于这两种增强型MOS管,相比经常使用的是NMOS.启事是导通电阻小,且轻易制作。以是开关电源和马达驱动的操纵中,通俗都用NMOS上面的介绍中,也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在,这不是咱们需要的,而是因为制作工艺限定发生的。寄生电容的存在使得在设想或挑选驱动电路的时候要省事一些,但不体例避免,后边再详尽介绍。在MOS管道理图上可以或许看到,漏极和源极之间有一个寄生二极管。这个叫体二极管,在驱动感性负载(如马达),这个二极管很重要。趁便说一句,体二极管只在单个的MOS管中存在,在集成电路芯片外部凡是是不的。
