甚么叫MOS管

mos管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在大都情况下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

甚么叫IGBT

IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS绝缘栅型场效应管构成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的长处。GTR饱和压降落，载流密度大，但驱动电流较大;MOSFET驱动功率很小，开关速率快，但导通压降大，载流密度小。IGBT综合了以上两种器件的长处，驱动功率小而饱和压降落。咱们罕见的IGBT又分单管和模块两种，单管的外表和MOS管有点相像，罕见出产厂家有富士，仙童等，模块的产物普通外部封装了数个单的IGBT，外部连接成合适的电路。

功率开关管的比拟

经常利用的功率开关有晶闸管、IGBT、场效应管等。此中，晶闸管（可控硅）的开关频次最低约1000次/秒摆布，普通不合用于高频任务的开关电路。

1、效应管的特色：

场效应管的凸起长处在于其极高的开关频次，其每秒钟可开关50万次以上，耐压普通在500V以上，耐温150℃（管芯），并且导通电阻，管子消耗低，是抱负的开关器件，出格合适在高频电路中作开关器件利用。

可是场效应管的任务电流较小，高的约20A低的普通在9A摆布，限定了电路中的最大电流，并且因为场效应管的封装情势，使得其引脚的爬电距离（导电体到另外一导电体间的外表距离）较小，在情况高压下轻易被击穿，使得引脚间导电而破坏机械或风险人身宁静。

2、IGBT的特色：

IGBT即双极型绝缘效应管，标记及等效电路图见图，其开关频次在20KHZ~30KHZ之间。但它能够经由过程大电流（100A以上），并且因为外封装引脚间距大，爬电距离大，能抵抗情况高压的影响，宁静靠得住。

IGBT和MOS管区分

场效应管逆变焊机的特色

因为场效应管的凸起长处，用处效应管作逆变器的开关器件时，能够把开关频次设想得很高，以进步转换效力和节流本钱，利用高频次变压器以减小焊机的体积，使焊机向小型化，微型化便利利用。但不管弧焊机仍是切割机，它们的任务电流都很大。利用一个场效应管知足不了焊机对电流的需要，普通接纳多只并联的情势来进步焊电机源的输入电流。如许既增添了本钱，又降落了电路的不变性和靠得住性。

IGBT焊机的特色

IGBT焊机指的是利用IGBT作为逆变器开关器件的弧焊机。因为IGBT的开关频次较低，电流大，焊机利用的主变压器、滤波、储能电容、电抗器等电子器件都较场效应管焊机有很大差别，岂但体积增大，各种手艺参数也转变了。

IGBT焊机任务道理

1、半桥逆变电路任务道理如图所示

IGBT和MOS管的区分

任务道理：

①tl时候：开关K1导通，K2停止，电流标的目标如图中①，电源给主变T供电，并给电容C2充电。

②t2时候：开关K1、K2都停止，负截无电流经由过程（死区）。

③t3时候：开关K1停止，K2导通，电容C2向负载放电。

④t4时候：开关K1、K2均停止，又构成死区。如斯频频在负载上就取得了如图12.3的电流，完成了逆变的目标。

2、IGBT焊机的任务道理

①电源供应：

和场效应管作逆变开关的焊机一样，焊电机源由市电供应，经整流、滤波后供应逆变器。

②逆变：

因为IGBT的任务电流大，可接纳半桥逆变的情势，以IGBT作为开关，其守旧与封闭由驱动旌旗灯号节制。

③驱动旌旗灯号的发生：

驱动旌旗灯号依然接纳处置脉宽调制器输入旌旗灯号的情势。使得两路驱动旌旗灯号的相位错开（有死区），以防止两个开关管同时导通而发生过大电流破坏开关管。驱动旌旗灯号的中点一样下沉必然幅度，以防搅扰使开关管误导通。

④掩护电路：

IGBT焊机也设置了过流、过压、过热掩护等，有些机型也有截流，以保障焊机及人身宁静，其任务道理与场效应管焊机类似。

MOS管的首要特征

导通电阻的降落

INFINEON的内建横向电场的MOSFET，耐压600V和800V，与惯例MOSFET器件比拟，不异的管芯面积，导通电阻别离下降到惯例MOSFET的1/5， 1/10；不异的额外电流，导通电阻别离降落到1/2和约1/3。在额外结温、额外电流前提下，导通电压别离从12.6V，19.1V降落到 6.07V，7.5V；导通消耗降落到惯例MOSFET的1/2和1/3。因为导通消耗的降落，发烧削减，器件绝对较凉，故称COOLMOS。

封装的减小和热阻的降落

不异额外电流的COOLMOS的管芯较惯例MOSFET减小到1/3和1/4，使封装减小两个管壳规格。因为COOLMOS管芯厚度仅为惯例MOSFET的1/3，使TO-220封装RTHJC从惯例1℃/W降到0.6℃/W；额外功率从125W回升到208W，使管芯散热才能进步。

开关特征的改良

COOLMOS的栅极电荷与开关参数均优于惯例MOSFET，很较着，因为QG，出格是QGD的削减，使COOLMOS的开关时候约为常规MOSFET的1/2；开关消耗降落约50%。关断时候的降落也与COOLMOS外部低栅极电阻(＜1Ω＝有关。

抗雪崩击穿才能与SCSOA

今朝，新型的MOSFET无一破例地具有抗雪崩击穿才能。COOLMOS一样具有抗雪崩才能。在不异额外电流下，COOLMOS的IAS与ID25℃不异。但因为管芯面积的减小，IAS小于惯例MOSFET，而具有不异管芯面积时，IAS和EAS则均大于惯例 MOSFET。

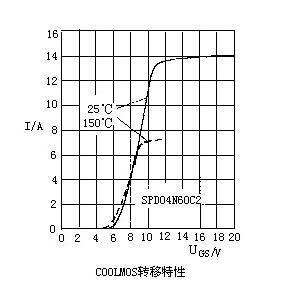

COOLMOS的最大特色之一便是它具有短路宁静任务区（SCSOA），而惯例MOS不具有这个特征。 COOLMOS的SCSOA的取得首要是因为转移特征的变更和管芯热阻降落。COOLMOS的转移特征如图所示。从图能够看到，当VGS＞8V 时，COOLMOS的漏极电流不再增添，呈恒流状况。出格是在结温升高时，恒流值降落，在最高结温时，约为ID25℃的2倍，即一般任务电流的3-3.5 倍。在短路状况下，漏极电流不会因栅极的15V驱动电压而回升到不可容忍的十几倍的ID25℃，使COOLMOS在短路时所耗散的功率限定在 350V×2ID25℃，尽能够地削减短路时管芯发烧。管芯热阻降落可以使管芯发生的热量敏捷地散发到管壳，按捺了管芯温度的回升速率。因此，COOLMOS可在一般栅极电压驱动，在0.6VDSS电源电压下蒙受10ΜS短路打击，时候距离大于1S，1000次不破坏，使COOLMOS可像 IGBT一样，在短路时取得有用的掩护。
