UPS（Uninterruptible Power System/Uninterruptible Power Supply），即不中断电源，是将蓄电池（多为铅酸免掩护蓄电池）与主机相毗连，经由进程主机逆变器等模块电路将直流电转换成市电的体系装备。首要用于给单台计较机、计较机收集体系或别的电力电子装备如电磁阀、压力变送器等供应不变、不中断的电力供应。当市电输入普通时，UPS 将市电稳压后供应给负载操纵，此时的UPS便是一台互换式电稳压器，同时它还向机内电池充电；当市电中断（变乱停电）时， UPS 立行将电池的直流电能，经由进程逆变器切换转换的体例向负载延续供应220V互换电，使负载坚持普通任务并掩护负载软、硬件不受破坏。UPS 装备凡是对电压太高或电压太低都能供应掩护。

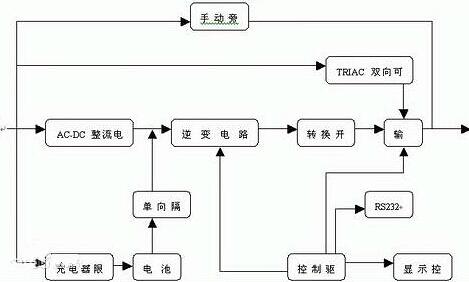

UPS电源体系由五局部构成：主路、旁路、电池等电源输入电路，遏制AC/DC变更的整流器（REC），遏制DC/AC变更的逆变器（INV），逆变和旁路输入切换电路和蓄能电池。其体系的稳压功效凡是是由整流器实现的，整流器件接纳可控硅或高频开关整流器，本身具备可按照外电的变更节制输入幅度的功效，从而当外电产生变更时（该变更应知足体系请求），输入幅度根基不变的整流电压。污染功效由储能电池来实现，因为整流器对刹时脉冲搅扰不能消弭，整流后的电压仍存在搅扰脉冲。储能电池除可存储直流直能的功效外，对整流器来讲就像接了一只大容器电容器，其等效电容量的巨细，与储能电池容量巨细成反比。因为电容两头的电压是不能渐变的，即操纵了电容器对脉冲的光滑特征消弭了脉冲搅扰，起到了污染功效，也称搅扰的屏障。频次的不变则由变更器来实现，频次不变度取决于变更器的振荡频次的不变水平。为便利UPS电源体系的平常操纵与掩护，设想了体系任务开关，主机自检毛病后的主动旁路开关，检验旁路开关等开关节制。

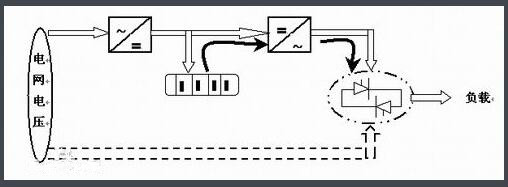

在电网电压任务普通时，给负载供电如图所示，并且，同时给储能电池充电；当突发停电时，UPS电源起头任务，由储能电池供应负载所需电源，坚持普通的出产（如粗黑→所示）；当因为出产须要，负载严峻过载时，由电网电压经整流间接给负载供电（如虚线所示）。
当市电普通为380/220VAC时，直流主回路有直流电压，供应DC-AC互换逆变器，输入不变的220V或380V互换电压，同时市电经整流后对电池充电。当任甚么时辰候市电欠压或俄然掉电，则由电池组经由进程断绝二极管开关向直流回路奉送电能。从电网供电到电池供电不切换时候。当电池能量行将耗尽时，不中断电源收回声光报警，并在电池放电上限点遏制逆变器任务，长鸣告警。不中断电源另有过载掩护功效，当产生超载（150%负载）时，跳到旁路状况，并在负载普通时主动前往。当产生严峻超载（跨越200%额外负载）时，不中断电源当即遏制逆变器输入并跳到旁路状况，此时后面输入氛围开关也能够或许跳闸。消弭毛病后，只需合上开关，从头开机即起头规复任务。
UPS按任务道理分红后备式、在线式与在线互动式三大类。
此中，咱们最常用的是后备式UPS，它具备了主动稳压、断电掩护等UPS最根本也最重要的功效，固然普通有10ms摆布的转换时候，但因为布局简略而具备价钱自制，靠得住性高档长处，是以普遍操纵于微机、外设、POS机等范畴。
后备式UPS电源又分为后备式正弦波输入UPS电源和后备式方波输入UPS电源。
后备式正弦波输入UPS电源：单机输入可做到0.25KW~2KW，当市电在170V~264V间变更时，向用户供应经调压器处置的市电；当市电超越170V~264V规模时，才由UPS供应高品质的正弦波电源。
后备式方波输入UPS电源：与后备式正弦波输入UPS电源差别的只是为用户供应50Hz方波电源。
在线式UPS布局较庞杂，但机能完美，能处理一切电源题目，如四通PS系列，其明显特色是能够或许延续零中断地输入纯洁正弦波互换电，能够或许处理尖峰、浪涌、频次漂移等全数的电源题目；因为须要较大的投资，凡是操纵在关头装备与收集中间等对电力请求刻薄的情况中。
在线互动式UPS，同后备式比拟较，在线互动式具备滤波功效，抗市电搅扰才能很强，转换时候小于4ms，逆变输入为摹拟正弦波，以是能装备办事器、路由器等收集装备，或用在电力情况较卑劣的地域。
不中断电源现已普遍操纵于：矿山、航天、产业、通信、国防、病院、计较机营业终端、收集办事器、收集装备、数据存储装备、应急照明体系、铁路、航运、交通、电厂、变电站、核电站、消防宁静报警体系、无线通信体系、程控互换机、挪动通信、太阳能贮存能量转换装备、节制装备及其告急掩护体系、小我计较机等范畴。
不中断电源的首要长处，在于它的不中断供电才能。在市电互换输入普通时，UPS把互换电整流成直流电，而后再把直流电逆变成不变无杂质的互换电，给后级负载操纵。一旦市电互换输入非常，比方欠压了或停电了又或频次非常了，那末UPS会启用备用动力-蓄电池，UPS的整流电路会关断，响应的，会把蓄电池的直流电逆变成不变无杂质的互换电，延续给后级负载操纵。这便是UPS不中断供电才能的由来。
固然，UPS的不中断供电时候不是无穷的，这个时候受制于蓄电池本身贮存能量的巨细。若是产生互换停电，那末在UPS的蓄电池供电的可贵时候内，您须要做的便是赶快规复互换电，比方启用备用互换电回路、启用油机发电，其实不行，就只能告急存盘，保管休息功效，期待互换电规复普通后再延续。
1）UPS的操纵情况应注重透风杰出，利于散热，并坚持情况的洁净。
2）切勿带理性负载，如点钞机、日光灯、空调等，以防止形成破坏。
3）UPS的输入负载节制在60%摆布为最好，靠得住性最高。
4）UPS带载太轻（如1000VA的UPS带100VA负载）有能够或许形成电池的深度放电，会下降电池的操纵寿命，应尽量防止。
5）恰当的放电，有助于电池的激活，如持久不停市电，每隔三个月应报酬断掉市电用UPS带负载放电一次，如许能够耽误电池的操纵寿命。
6）对大都小型UPS，放工再开UPS，开机时要防止带载启动，放工时应封闭UPS；对收集机房的UPS，因为大都收集是24小时任务的，以是UPS也必须全天候运转。
7）UPS放电后应实时充电，防止电池因过分自放电而破坏。
